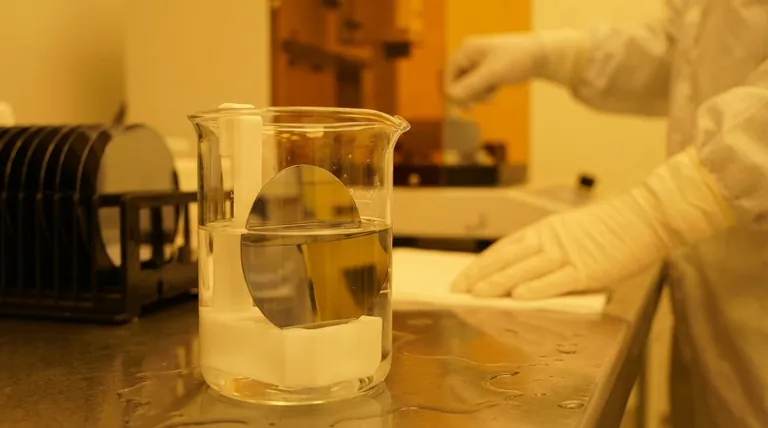

Sem dúvida, o material mais preferido e dominante para a fabricação de semicondutores é o silício (Si). Por mais de meio século, o silício tem servido como o elemento fundamental para a vasta maioria dos circuitos integrados, desde os processadores complexos em seu computador até os chips simples em um eletrodoméstico. Sua dominância não é acidental, mas resultado de uma combinação quase perfeita de propriedades elétricas, abundância de material e compatibilidade de fabricação.
A principal razão para a supremacia do silício não são apenas suas propriedades semicondutoras; é a capacidade única de crescer uma camada isolante estável e de alta qualidade de dióxido de silício (SiO₂), uma característica indispensável para a fabricação de transistores modernos.
Por Que o Silício Domina a Indústria
A posição do silício como padrão da indústria é construída sobre vários pilares chave que nenhum outro material conseguiu igualar em escala.
Abundância Incomparável e Custo-Benefício
O silício é o segundo elemento mais abundante na crosta terrestre, logo depois do oxigênio.
É principalmente obtido da areia comum (que é em sua maioria dióxido de silício), tornando a matéria-prima incrivelmente barata e amplamente disponível. Essa vantagem de custo fundamental é um motor primário para sua ampla adoção.
O Papel Crítico do Dióxido de Silício (SiO₂)
Esta é a vantagem mais importante do silício. Quando exposto ao oxigênio em altas temperaturas, o silício naturalmente forma uma camada uniforme, estável e eletricamente isolante de dióxido de silício (SiO₂), também conhecido como vidro.
Este óxido nativo é o isolante perfeito necessário para construir a estrutura de porta em um MOSFET (Transistor de Efeito de Campo Metal-Óxido-Semicondutor), o bloco de construção fundamental de toda a eletrônica digital moderna. Nenhum outro semicondutor forma um isolante de óxido nativo de tão alta qualidade com tanta facilidade.
Excelente Estabilidade Térmica
O silício mantém suas propriedades semicondutoras e estrutura física nas altíssimas temperaturas exigidas durante o processo de fabricação (dopagem, deposição e recozimento).
Essa robustez térmica permite uma fabricação consistente, confiável e de alto rendimento em escala massiva.
Um Ecossistema Maduro e Insuperável
Décadas de pesquisa, desenvolvimento e trilhões de dólares em investimento criaram um ecossistema de fabricação otimizado exclusivamente para o silício.
As ferramentas, processos e o conhecimento de engenharia coletivo estão todos centrados em wafers de silício, criando uma imensa barreira de entrada para qualquer material concorrente em potencial.
As Alternativas de Nicho: Semicondutores Compostos
Embora o silício seja o cavalo de batalha para mais de 95% das aplicações, certas áreas de alto desempenho exigem materiais com propriedades diferentes. Estes são tipicamente "semicondutores compostos" feitos de dois ou mais elementos.
O Caso do Arsenieto de Gálio (GaAs)
O Arsenieto de Gálio tem uma mobilidade eletrônica significativamente maior do que o silício, o que significa que os elétrons podem se mover através dele muito mais rapidamente.
Essa propriedade torna o GaAs ideal para aplicações de alta frequência, como amplificadores de radiofrequência (RF) em telefones celulares, sistemas de radar e comunicações por satélite, onde a velocidade é primordial. Ele também possui um "bandgap direto", tornando-o eficiente na conversão de eletricidade em luz para LEDs e lasers.
A Ascensão dos Materiais de Bandgap Largo (GaN & SiC)
Materiais como o Nitreto de Gálio (GaN) e o Carbeto de Silício (SiC) podem suportar tensões e temperaturas muito mais altas do que o silício.
Isso os torna essenciais para eletrônicos de alta potência, como inversores de energia para veículos elétricos, fontes de alimentação eficientes para data centers e carregadores rápidos de próxima geração.
Compreendendo as Trocas
A escolha de um material semicondutor é sempre um exercício de equilíbrio entre desempenho e limitações práticas.
Por Que o Silício Nem Sempre é a Resposta
A mobilidade eletrônica do silício limita seu desempenho em frequências de rádio muito altas. Seu "bandgap indireto" também o torna extremamente ineficiente na emissão de luz, razão pela qual não é usado para LEDs ou lasers. Para aplicações de alta potência, ele se decompõe em tensões e temperaturas mais baixas do que GaN ou SiC.
O Alto Custo e a Complexidade das Alternativas
A principal desvantagem dos semicondutores compostos é o custo e a dificuldade de fabricação. As matérias-primas são muito mais raras do que o silício, e processá-las em monocristais livres de defeitos é um processo complexo e caro.
Essa complexidade resulta em wafers menores e menores rendimentos de fabricação, reservando esses materiais para aplicações onde suas vantagens de desempenho específicas justificam o custo extra significativo.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção de um material semicondutor é ditada inteiramente pelos requisitos de desempenho e restrições de custo da aplicação final.
- Se seu foco principal é computação de uso geral e custo-benefício: O silício é a única escolha lógica e indiscutível devido ao seu ecossistema maduro e excelentes propriedades gerais.
- Se seu foco principal é rádio de alta frequência (RF) ou dispositivos ópticos (LEDs): O Arsenieto de Gálio (GaAs) é frequentemente o material superior devido à sua alta mobilidade eletrônica e propriedades eficientes de emissão de luz.
- Se seu foco principal é aplicações de alta potência e alta tensão: Materiais de bandgap largo como Nitreto de Gálio (GaN) ou Carbeto de Silício (SiC) são necessários por sua robustez térmica e elétrica.
Em última análise, compreender essas propriedades fundamentais dos materiais é a chave para apreciar por que nosso mundo digital é, e continuará sendo, construído sobre uma base de silício.
Tabela Resumo:
| Material | Aplicação Principal | Principal Vantagem | Principal Desvantagem |
|---|---|---|---|
| Silício (Si) | Computação Geral, Microchips | Abundante, Baixo Custo, Isolante de SiO₂ Estável | Desempenho Limitado em Alta Frequência/Alta Potência |
| Arsenieto de Gálio (GaAs) | RF de Alta Frequência, LEDs | Alta Mobilidade Eletrônica, Bandgap Direto | Alto Custo, Fabricação Complexa |
| Nitreto de Gálio (GaN) / Carbeto de Silício (SiC) | Eletrônicos de Alta Potência | Alta Tolerância a Tensão/Temperatura | Custo Muito Alto, Complexidade de Fabricação |
