O que é a pulverização catódica reactiva?Um guia para técnicas avançadas de deposição de película fina

A pulverização catódica reactiva é uma técnica especializada de deposição de película fina utilizada nos processos de deposição em fase vapor por processo físico (PVD).Envolve a introdução de um gás reativo, como o oxigénio ou o azoto, numa câmara de vácuo que contém um material alvo e um gás inerte, como o árgon.Quando o material alvo é pulverizado, os átomos ejectados reagem com o gás reativo para formar compostos, que são depois depositados como películas finas num substrato.Este método permite um controlo preciso da composição e estequiometria da película, possibilitando a produção de películas de óxidos, nitretos ou outros compostos com propriedades funcionais adaptadas.O processo é amplamente utilizado em sectores como os semicondutores, a ótica e os revestimentos, devido à sua capacidade de criar películas finas funcionais e de alta qualidade.

Pontos-chave explicados:

O que é a pulverização catódica reactiva?Um guia para técnicas avançadas de deposição de película fina

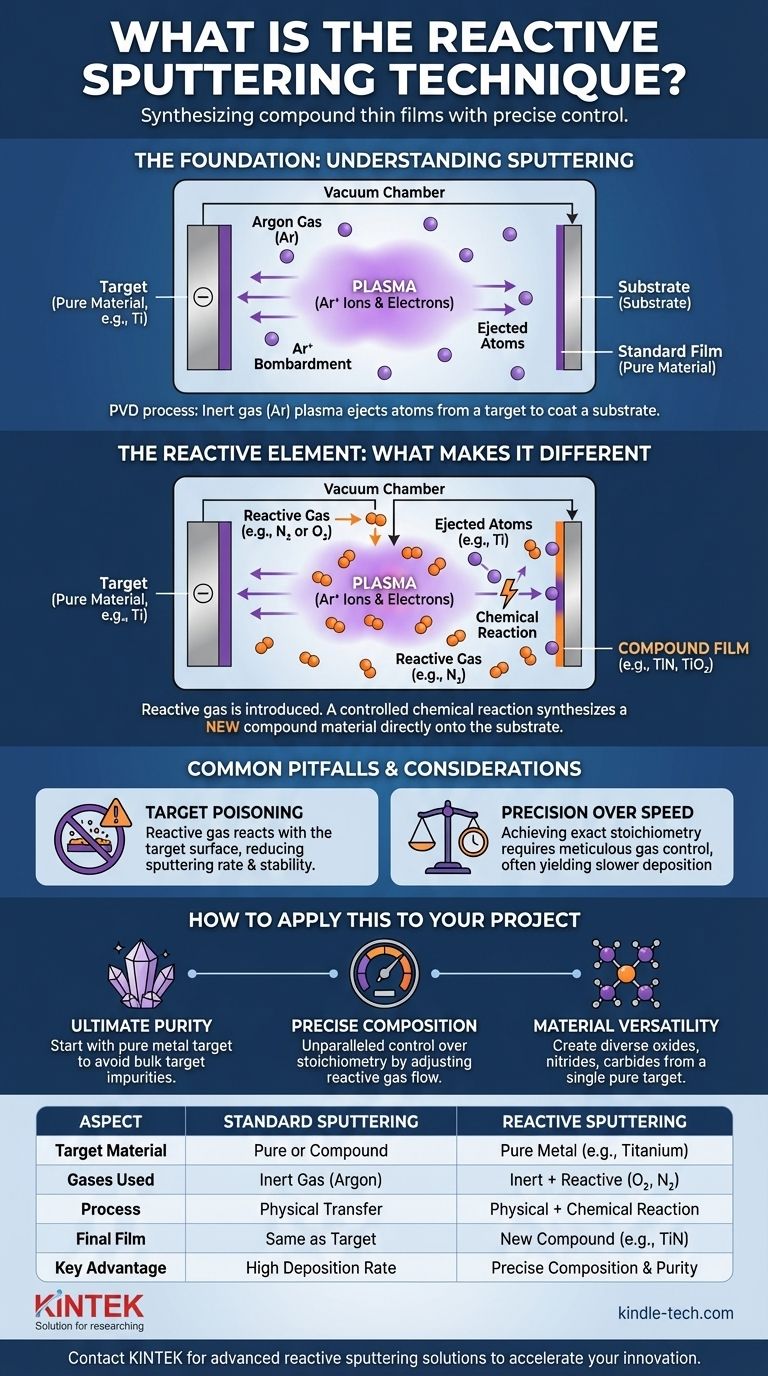

  1. Definição e princípio básico da pulverização catódica reactiva:

    • A pulverização catódica reactiva é uma variação do processo de pulverização catódica por plasma em que um gás reativo (por exemplo, oxigénio, azoto) é introduzido na câmara de vácuo juntamente com um gás inerte (por exemplo, árgon).
    • O material alvo é bombardeado com iões, fazendo com que os átomos sejam ejectados do alvo.Estes átomos reagem então com o gás reativo para formar compostos (por exemplo, óxidos, nitretos), que são depositados como películas finas no substrato.
  2. Papel dos Gases Reactivos e Inertes:

    • Gás inerte (Árgon):Fornece o ambiente de plasma necessário para a pulverização catódica do material alvo.
    • Gás reativo (oxigénio, azoto):Reage quimicamente com os átomos do alvo pulverizado para formar compostos (por exemplo, óxido de silício, nitreto de titânio) que são depositados como películas finas.
    • A proporção de gás reativo para gás inerte pode ser ajustada para controlar a estequiometria e as propriedades da película depositada.
  3. Reacções químicas no processo:

    • O gás reativo é ionizado no plasma e reage com os átomos do alvo pulverizado.Por exemplo:
      • Silício + Oxigénio → Óxido de Silício (SiO₂)
      • Titânio + Azoto → Nitreto de Titânio (TiN)
    • Estas reacções ocorrem na câmara de vácuo e os compostos resultantes são depositados no substrato.
  4. Controlo das propriedades da película:

    • Ao variar as pressões parciais dos gases reactivos e inertes, a composição e a estequiometria da película podem ser controladas com precisão.
    • Este controlo é crucial para otimizar as propriedades funcionais, como a tensão, o índice de refração e a condutividade eléctrica.
  5. Comportamento tipo histerese e desafios do processo:

    • A introdução de um gás reativo complica o processo de pulverização catódica, conduzindo frequentemente a um comportamento do tipo histerese.
    • Este comportamento requer um controlo cuidadoso dos parâmetros, tais como taxas de fluxo de gás, pressões parciais e níveis de potência para manter condições de deposição estáveis.
  6. Aplicações da pulverização catódica reactiva:

    • Semicondutores:Utilizado para depositar camadas dieléctricas, camadas de barreira e revestimentos condutores.
    • Ótica:Produz revestimentos antirreflexo, espelhos e filtros ópticos.
    • Revestimentos:Cria revestimentos resistentes ao desgaste, à corrosão e decorativos.
  7. Variantes de Sputtering reativo:

    • Sputtering reativo DC:Utiliza corrente contínua para gerar o plasma e é adequado para materiais alvo condutores.
    • Sputtering reativo por RF (radiofrequência):Utilizado para isolar materiais alvo e permite um melhor controlo do processo de deposição.
  8. Vantagens da pulverização catódica reactiva:

    • Permite a deposição de películas compostas com estequiometria exacta.
    • Permite a criação de películas com propriedades funcionais adaptadas.
    • Compatível com uma vasta gama de materiais alvo e gases reactivos.
  9. Desvantagens e limitações:

    • O processo é mais complexo do que a pulverização catódica convencional devido à necessidade de controlar as interações dos gases reactivos.
    • O comportamento de histerese pode tornar a otimização do processo um desafio.
    • Requer equipamento sofisticado e controlo preciso dos parâmetros.
  10. O modelo Berg:

    • O modelo de Berg é um quadro teórico utilizado para prever os efeitos da introdução de gás reativo nas taxas de erosão do alvo e de deposição de película.
    • Ajuda a compreender e a otimizar o processo de pulverização reactiva através da modelização das interações entre o alvo, o gás reativo e o plasma.

Em resumo, a pulverização reactiva é uma técnica poderosa e versátil para depositar películas finas com composição e propriedades controladas.A sua capacidade para produzir películas compostas de alta qualidade torna-a indispensável em várias indústrias de alta tecnologia.No entanto, o processo requer um controlo cuidadoso dos parâmetros e equipamento avançado para obter resultados óptimos.

Tabela de resumo:

Aspeto Detalhes
Processo Combina gás inerte (árgon) e gás reativo (oxigénio/nitrogénio) para formar películas finas.
Principais reacções Silício + Oxigénio → Óxido de Silício (SiO₂), Titânio + Azoto → Nitreto de Titânio (TiN).
Aplicações Semicondutores, ótica (revestimentos antirreflexo), revestimentos resistentes ao desgaste.
Vantagens Estequiometria exacta, propriedades funcionais adaptadas, ampla compatibilidade de materiais.
Desafios Comportamento de histerese, controlo de parâmetros complexo, necessidade de equipamento avançado.
