Quais são os materiais usados na fonte de evaporação térmica? Um guia para evaporantes e cadinhos (boats)

Na evaporação térmica, o termo "fonte" pode se referir a duas coisas distintas: o material que você pretende depositar (o evaporante) e o recipiente aquecido que o contém (o cadinho/boat). Uma vasta gama de materiais, incluindo metais puros como ouro e alumínio, ligas e vários compostos cerâmicos, pode ser usada como evaporante. As próprias fontes de aquecimento são tipicamente cadinhos cerâmicos especializados projetados para altas temperaturas e propriedades elétricas específicas.

O sucesso da evaporação térmica depende inteiramente da relação entre o material a ser depositado e a fonte de aquecimento. Embora a técnica seja versátil, a escolha dos materiais é fundamentalmente restrita pelas temperaturas de vaporização e pela compatibilidade química entre o evaporante e o cadinho aquecido.

Quais Materiais Podem Ser Evaporados? (O Evaporante)

A evaporação térmica é uma técnica de deposição altamente flexível, capaz de lidar com uma grande variedade de materiais fonte para criar filmes finos.

Metais Comuns

Muitos metais puros são candidatos ideais para a evaporação térmica devido aos seus pontos de vaporização bem definidos.

Exemplos comuns incluem Alumínio (Al), Prata (Ag), Ouro (Au), Cromo (Cr), Níquel (Ni), Germânio (Ge) e Magnésio (Mg).

Ligas e Compostos Cerâmicos

Além dos metais puros, o processo pode ser adaptado para materiais mais complexos.

A técnica é usada para várias ligas e um amplo espectro de compostos inorgânicos, incluindo óxidos, fluoretos, sulfetos, nitretos e selenetos.

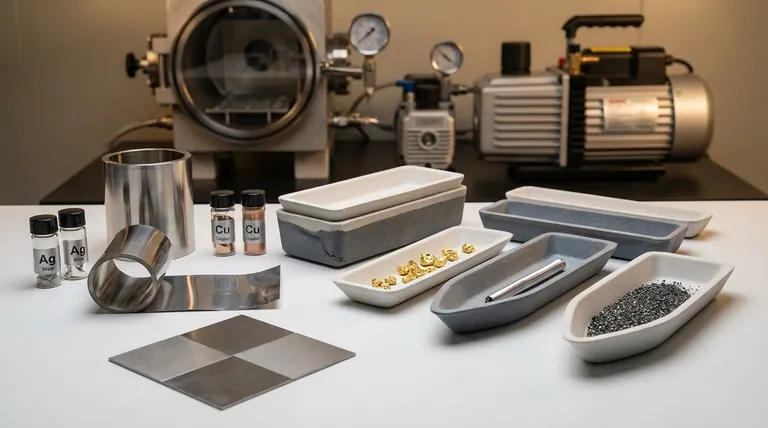

Do Que São Feitas as Fontes de Aquecimento? (O Cadinho/Boat)

A "fonte" também se refere ao cadinho, ou boat, que contém o evaporante. Este componente é ativamente aquecido por resistência elétrica para induzir a evaporação. Sua composição material é crítica para o desempenho e a confiabilidade.

O Papel do Cadinho de Evaporação

O cadinho deve atingir uma temperatura alta o suficiente para vaporizar o material fonte sem derreter, quebrar ou reagir quimicamente com ele.

Esses cadinhos são tipicamente construídos a partir de cerâmicas mistas avançadas, projetadas para equilibrar a condutividade elétrica e a resistência ao calor.

Cadinhos Cerâmicos de Duas Componentes

Os cadinhos de evaporação mais comuns são feitos de um compósito cerâmico de Diborato de Titânio (TiB₂) e Nitreto de Boro (BN).

O Diborato de Titânio fornece excelente condutividade elétrica e resiliência a altas temperaturas. O Nitreto de Boro é um isolante elétrico usado para ajustar a resistência geral do cadinho para corresponder à fonte de alimentação do sistema.

Cadinhos Cerâmicos de Três Componentes

Para aplicações que exigem aquecimento mais uniforme, um terceiro material é adicionado: Nitreto de Alumínio (AlN).

Este cadinho de três componentes (TiB₂-BN-AlN) oferece condutividade térmica superior, o que ajuda a aquecer o evaporante de maneira mais uniforme. No entanto, isso tem o custo de uma vida útil operacional mais curta e menor resistência à corrosão.

Compreendendo as Compensações e Limitações

Embora versátil, a evaporação térmica não é uma solução universal. Sua eficácia é regida por restrições físicas e químicas claras.

A Restrição da Temperatura de Vaporização

A evaporação térmica funciona melhor para materiais com temperaturas de vaporização relativamente baixas a moderadas.

Metais refratários de alto ponto de fusão como Tungstênio (W) e Tântalo (Ta) são extremamente difíceis de depositar com evaporação térmica padrão, porque as temperaturas necessárias podem destruir o cadinho de aquecimento.

A Compatibilidade Química é Crucial

Em altas temperaturas, o evaporante pode reagir quimicamente com o material do cadinho. Isso pode contaminar o filme fino resultante e danificar a fonte.

Escolher um material de cadinho que seja quimicamente inerte em relação ao seu evaporante nas temperaturas de deposição é essencial para um processo limpo e repetível.

Evaporação Térmica vs. Evaporação por Feixe de Elétrons (E-Beam)

Quando a evaporação térmica não é adequada, a evaporação por feixe de elétrons (e-beam) é frequentemente a alternativa.

O E-beam usa um feixe focado de elétrons para aquecer diretamente o material fonte, permitindo que ele atinja temperaturas muito mais altas. É o método preferido para depositar metais de alto ponto de fusão (W, Ta, Pt) e certos materiais dielétricos como o **dióxido de silício (SiO₂) **.

Fazendo a Escolha Certa para Sua Aplicação

Selecionar a combinação correta de evaporante e cadinho fonte é a chave para uma deposição bem-sucedida. Baseie sua decisão nas propriedades do filme desejado e nas capacidades do seu sistema.

• Se seu foco principal é depositar metais comuns como Alumínio, Ouro ou Cromo: A evaporação térmica padrão com um cadinho cerâmico de duas componentes é uma escolha altamente eficaz e econômica.
• Se seu foco principal é depositar materiais de alto ponto de fusão como Tungstênio ou certas cerâmicas: Você deve planejar usar um sistema de evaporação e-beam, pois ele é projetado para lidar com as temperaturas extremas necessárias.
• Se seu foco principal é alcançar um aquecimento altamente uniforme para materiais sensíveis: Um cadinho de três componentes (TiB₂-BN-AlN) pode melhorar seus resultados, mas esteja preparado para sua vida útil operacional mais curta.
• Se seu foco principal é a confiabilidade do processo: Sempre garanta que as classificações de voltagem e corrente do cadinho escolhido correspondam perfeitamente à rede de alimentação do seu sistema.

Ao entender a interação entre o evaporante, o cadinho fonte e a energia do sistema, você pode controlar de forma confiável seu processo de deposição de filme fino.

Tabela Resumo:

Tipo de Material	Exemplos Chave	Função/Propriedades Chave
Evaporante (Material Depositado)	Alumínio (Al), Ouro (Au), Prata (Ag), Óxidos, Fluoretos	Forma o filme fino; escolhido com base nas propriedades do filme desejado.
Cadinho (Fonte de Aquecimento)	Compósito TiB₂-BN, Compósito TiB₂-BN-AlN	Aquece o evaporante; deve suportar altas temperaturas e ser quimicamente compatível.
Alternativa para Materiais de Alta Temperatura	Tungstênio (W), Tântalo (Ta), Dióxido de Silício (SiO₂)	Requer Evaporação por Feixe de Elétrons (E-beam) em vez de evaporação térmica.
