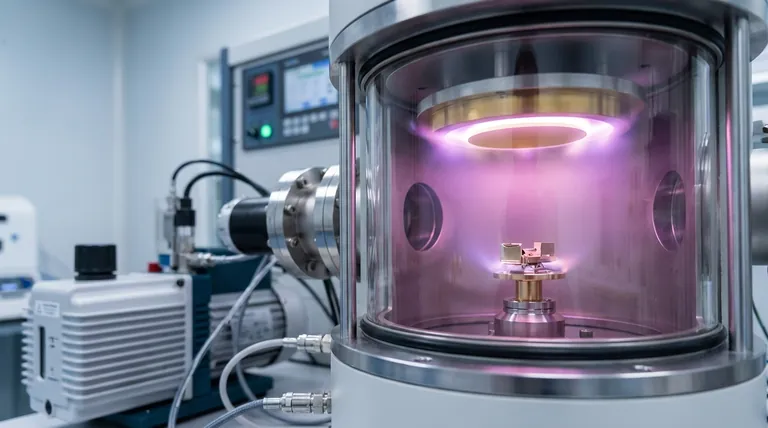

Na Microscopia Eletrônica de Varredura (MEV), a metalização (sputtering) é realizada para tornar amostras não condutoras visualizáveis. O processo aplica uma camada ultrafina e eletricamente condutora — tipicamente de um metal como ouro ou platina — sobre uma amostra. Este revestimento previne distorções severas da imagem e permite a captura de imagens claras e de alta resolução que, de outra forma, seriam impossíveis de obter.
O propósito central do revestimento por pulverização catódica é resolver o problema do "carregamento de elétrons". Quando um feixe de elétrons atinge uma superfície não condutora, os elétrons se acumulam, criando uma carga estática que desvia o feixe e arruína a imagem. A metalização cria um caminho condutor para que esses elétrons escapem para o terra, estabilizando a amostra para análise.
O Problema Central: Carregamento de Elétrons
Antes que uma amostra seja revestida, é essencial entender por que essa etapa é necessária. O problema origina-se da forma fundamental como um MEV funciona: bombardeando uma amostra com um feixe focado de elétrons.
O que é "Carregamento"?
Uma imagem de MEV é formada pela detecção de sinais — principalmente elétrons secundários — que são ejetados da superfície da amostra quando atingidos pelo feixe de elétrons primário.
Em uma amostra condutora, qualquer carga negativa excessiva do feixe é imediatamente conduzida para o terra.
Em uma amostra não condutora (como um polímero, cerâmica ou tecido biológico), esses elétrons não têm para onde ir. Eles se acumulam na superfície, criando uma carga negativa localizada.
O Impacto do Carregamento na Qualidade da Imagem
Essa carga acumulada, conhecida como "carregamento", é altamente prejudicial para a imagem de MEV. Pode desviar o feixe de elétrons incidente e interferir na trajetória dos elétrons secundários emergentes.
O resultado é uma série de artefatos de imagem graves, incluindo:
- Áreas anormalmente brilhantes ou incandescentes
- Recursos distorcidos ou deformados
- Desvio ou deslocamento da imagem durante a varredura
- Uma perda completa de detalhes e resolução
Em essência, o carregamento torna impossível adquirir uma imagem estável, precisa ou de alta qualidade da verdadeira superfície da amostra.
Como o Revestimento por Pulverização Catódica Resolve o Problema
O revestimento por pulverização catódica é uma técnica de preparação de amostras que deposita um filme metálico, tipicamente com apenas 2 a 20 nanômetros de espessura, sobre toda a superfície da amostra. Esta fina camada resolve o problema de carregamento de várias maneiras principais.
Criação de um Caminho Condutor para o Terra
A função mais crítica do revestimento é fornecer condutividade elétrica. A camada metálica cria um caminho contínuo desde o ponto de interação do feixe até o suporte da amostra (stub) e, em seguida, para o terra elétrico do microscópio.
Este caminho permite que os elétrons excedentes do feixe se dissipem instantaneamente, impedindo qualquer acúmulo de carga na superfície.
Melhoria do Sinal para Imagens Mais Claras
A maioria dos materiais de revestimento por pulverização catódica, como ouro e platina, são excelentes emissores de elétrons secundários. Eles liberam mais desses elétrons transportadores de sinal por elétron primário incidente do que os materiais não condutores típicos.
Isso aumenta o sinal geral detectado pelo microscópio, melhorando significativamente a relação sinal-ruído. A imagem resultante é mais nítida, mais clara e mais rica em detalhes topográficos.
Proteção da Amostra Contra Danos pelo Feixe
O feixe de elétrons carrega uma quantidade significativa de energia, que pode danificar ou "queimar" amostras delicadas como polímeros ou espécimes biológicos.
O revestimento metálico atua como uma barreira protetora, absorvendo e dispersando grande parte dessa energia. Também melhora a condução térmica, ajudando a dissipar o calor da amostra e reduzindo ainda mais o risco de danos térmicos.
Compreendendo as Compensações
Embora essencial, o revestimento por pulverização catódica não é isento de compromissos. Um operador deve entender as compensações para garantir que o próprio revestimento não interfira na análise.
O Revestimento Pode Ocultar Detalhes Finos
O metal pulverizado não é um filme perfeitamente liso; ele é composto de minúsculos grãos. O tamanho desses grãos pode obscurecer os detalhes mais finos em nanoescala na superfície de uma amostra.
Para trabalhos de alta resolução, metais com tamanhos de grão menores (como irídio ou cromo) são preferidos em relação ao ouro, que possui uma estrutura de grão maior.
O Risco de Sobre-revestimento
Aplicar um revestimento muito espesso é um erro comum. Uma camada excessivamente espessa mascarará a verdadeira topografia da amostra, e a imagem que você capturar será da superfície do revestimento, não do espécime.
O objetivo é sempre aplicar o revestimento contínuo mais fino possível que previna eficazmente o carregamento.
Fazendo a Escolha Certa para o Seu Objetivo
A metalização (sputtering) é uma técnica fundamental, mas sua aplicação deve ser adaptada ao seu objetivo analítico.
- Se o seu foco principal for a imagem topográfica geral de um não condutor: O revestimento por pulverização catódica com ouro ou ouro/paládio é o método padrão e mais eficaz para obter uma imagem clara.
- Se o seu foco principal for imagem de altíssima resolução (MEV-FEG): Use o revestimento mais fino possível de um metal de grão fino como irídio ou cromo para minimizar artefatos e preservar detalhes em nanoescala.
- Se o seu foco principal for análise elementar (EDS/EDX): Lembre-se de que o metal de revestimento gerará fortes sinais de raios X. Se isso interferir na sua análise, considere usar um revestidor de carbono ou operar o MEV em modo de vácuo baixo sem qualquer revestimento.
Em última análise, o revestimento por pulverização catódica é a chave que destrava imagens de MEV de alta qualidade para o vasto mundo dos materiais não condutores.
Tabela de Resumo:
| Propósito | Benefício | Materiais de Revestimento Comuns |
|---|---|---|
| Prevenir o Carregamento | Elimina distorção da imagem e artefatos | Ouro, Ouro/Paládio |
| Melhorar o Sinal | Melhora a clareza e o detalhe da imagem | Platina |
| Proteger a Amostra | Reduz o dano do feixe a espécimes delicados | Irídio, Cromo (para alta resolução) |
