A medição das propriedades ópticas de películas finas é um processo crítico na ciência dos materiais, particularmente para aplicações em revestimentos ópticos, semicondutores e nanotecnologia.As propriedades ópticas, como o índice de refração, o coeficiente de absorção e a espessura, são influenciadas por factores como a morfologia da película, os defeitos estruturais e a rugosidade da superfície.Técnicas como a elipsometria, a espetrofotometria e a interferometria são normalmente utilizadas para medir estas propriedades.Cada método tem os seus pontos fortes e as suas limitações, e a escolha depende dos requisitos específicos da aplicação, como a exatidão, a não destrutividade e a capacidade de medir pilhas de várias camadas.Abaixo, exploramos os principais métodos e considerações para medir as propriedades ópticas de películas finas.

Pontos-chave explicados:

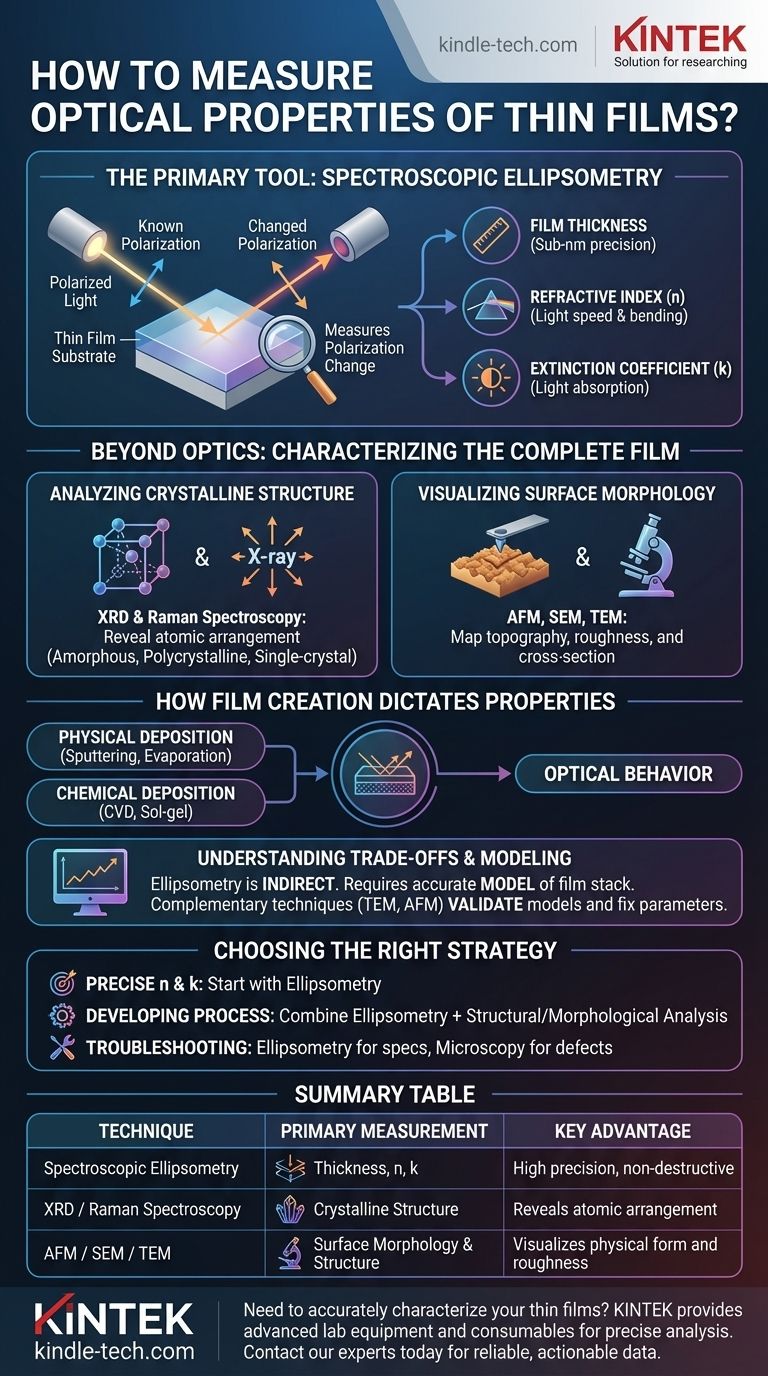

1. Elipsometria:

   • Princípio:A elipsometria mede a alteração da polarização da luz quando esta se reflecte ou passa através de uma película fina.Esta alteração é utilizada para determinar a espessura da película e as constantes ópticas (índice de refração e coeficiente de extinção).
   • Aplicações:É amplamente utilizada para películas dieléctricas e pilhas de multicamadas.A elipsometria espectroscópica, em particular, é eficaz para analisar materiais como películas de carbono tipo diamante (DLC).
   • Vantagens:Elevada precisão, não destrutiva e capaz de medir estruturas multicamadas.
   • Limitações:Requer um modelo ótico bem definido para a interpretação dos dados.

2. Espectrofotometria:

   • Princípio:Os espectrofotómetros medem a intensidade da luz transmitida ou reflectida por uma película fina.Os dados são utilizados para calcular as propriedades ópticas e a espessura.
   • Aplicações:Adequado para áreas de amostragem microscópica e pode medir espessuras que variam de 0,3 a 60 µm.
   • Vantagens:Sem contacto, de alta precisão e útil para ensaios não destrutivos.
   • Limitações:Limitado a películas transparentes ou semi-transparentes e requer calibração.

3. Interferometria:

   • Princípio:A interferometria utiliza padrões de interferência criados por ondas de luz reflectidas nas superfícies da película e do substrato para medir a espessura.
   • Aplicações:Normalmente utilizado para películas com uma superfície reflectora e um degrau ou ranhura entre a película e o substrato.
   • Vantagens:Alta resolução e exatidão para pontos específicos.
   • Limitações:Requer uma superfície altamente reflectora e é sensível à uniformidade da película.

4. Profilometria de estilete:

   • Princípio:Um estilete é utilizado para efetuar um varrimento físico da superfície da película, medindo a diferença de altura entre a película e o substrato.
   • Aplicações:Adequado para películas com degrau ou ranhura.
   • Vantagens:Medição simples e direta da espessura.
   • Limitações:Baseado no contacto, potencialmente prejudicial para películas delicadas, e mede apenas pontos específicos.

5. Refletividade de raios X (XRR):

   • Princípio:O XRR mede a intensidade dos raios X reflectidos em vários ângulos para determinar a espessura e a densidade da película.
   • Aplicações:Útil para películas ultrafinas e multicamadas.
   • Vantagens:Elevada sensibilidade às variações de espessura e densidade.
   • Limitações:Requer equipamento e conhecimentos especializados.

6. Microscopia eletrónica (SEM/TEM):

   • Princípio:O SEM e o TEM fornecem imagens de secções transversais de películas finas, permitindo a medição direta da espessura e a análise da microestrutura.
   • Aplicações:Essencial para caraterizar a morfologia e os defeitos em películas finas.
   • Vantagens:Imagens de alta resolução e análise estrutural pormenorizada.
   • Limitações:Destrutivo, demorado e requer preparação da amostra.

7. Microscopia de força atómica (AFM):

   • Princípio:A AFM utiliza uma ponta afiada para analisar a superfície da película, fornecendo informações topográficas e a rugosidade da superfície.
   • Aplicações:Útil para analisar a morfologia e os defeitos da superfície.
   • Vantagens:Alta resolução e não destrutiva.
   • Limitações:Limitada à análise de superfícies e mais lenta do que outras técnicas.

8. Espectroscopia Raman e difração de raios X (XRD):

   • Princípio:A espetroscopia Raman analisa os modos vibracionais, enquanto a XRD mede a estrutura cristalográfica.
   • Aplicações:Utilizado para estudar a composição da película, a tensão e a cristalinidade.
   • Vantagens:Fornece informações químicas e estruturais pormenorizadas.
   • Limitações:Menos direto para a medição da espessura e requer propriedades específicas da amostra.

9. Factores que influenciam as propriedades ópticas:

   • Condutividade eléctrica:Afecta as propriedades de absorção e reflexão.
   • Defeitos estruturais:Os vazios, os defeitos localizados e as ligações de óxido podem alterar o comportamento ótico.
   • Rugosidade da superfície:Influencia os coeficientes de transmissão e reflexão, tornando-o um parâmetro crítico para medições exactas.

Em conclusão, a medição das propriedades ópticas das películas finas envolve uma combinação de técnicas adaptadas ao material e à aplicação específicos.A elipsometria e a espetrofotometria são preferidas pela sua precisão e natureza não destrutiva, ao passo que métodos como o SEM e o AFM fornecem informações estruturais pormenorizadas.Compreender a influência de factores como a rugosidade da superfície e os defeitos é essencial para a caraterização exacta e a otimização de películas finas para aplicações ópticas.

Tabela de resumo:

Técnica	Princípio	Aplicações	Vantagens	Limitações
Elipsometria	Mede a alteração da polarização para determinar a espessura e as constantes ópticas.	Películas dieléctricas, pilhas de multicamadas (por exemplo, películas DLC).	Alta precisão, não destrutiva, mede multicamadas.	Requer um modelo ótico bem definido.
Espectrofotometria	Mede a intensidade da luz para calcular as propriedades ópticas e a espessura.	Áreas de amostragem microscópicas, espessuras de 0,3 a 60 µm.	Sem contacto, alta precisão, não destrutivo.	Limitado a películas transparentes/semitransparentes, requer calibração.
Interferometria	Utiliza padrões de interferência para medir a espessura.	Filmes com superfícies reflectoras e degraus/ranhuras.	Alta resolução e precisão para pontos específicos.	Requer superfícies reflectoras, sensíveis à uniformidade da película.
Profilometria com caneta	Efectua uma leitura física da superfície para medir as diferenças de altura.	Filmes com degraus ou ranhuras.	Medição simples e direta da espessura.	Baseado no contacto, potencialmente prejudicial, mede apenas pontos específicos.
Refletividade de raios X	Mede a intensidade dos raios X em vários ângulos para determinar a espessura/densidade.	Películas ultrafinas e multicamadas.	Elevada sensibilidade às variações de espessura e densidade.	Requer equipamento e conhecimentos especializados.
Microscopia eletrónica	Fornece imagens de secções transversais para análise da espessura e da microestrutura.	Morfologia e caraterização de defeitos.	Imagens de alta resolução, análise estrutural pormenorizada.	Destrutivo, demorado, requer preparação da amostra.
Microscopia de força atómica	Analisa a superfície para fornecer dados topográficos e de rugosidade.	Morfologia da superfície e análise de defeitos.	Alta resolução, não destrutiva.	Limitada à análise de superfícies, mais lenta em comparação com outras técnicas.
Espectroscopia Raman/XRD	Analisa os modos vibracionais (Raman) e a estrutura cristalográfica (XRD).	Estudos de composição, tensão e cristalinidade da película.	Informação química e estrutural pormenorizada.	Menos direto para a medição da espessura, requer propriedades específicas da amostra.
