A Geometria Do Controle: Por Que O Volume Da Célula Eletrolítica É A Variável Invisível

Na intrincada dança da eletroquímica, muitas vezes nos fixamos nos atores visíveis: o catalisador, o eletrólito e o potencial aplicado. Polimos meticulosamente os eletrodos e purgamos o oxigênio.

No entanto, frequentemente ignoramos o próprio palco.

A célula eletrolítica é muitas vezes tratada como um recipiente passivo — um simples balde para íons. Essa é uma simplificação perigosa. O volume da sua célula não é meramente uma especificação de capacidade; é uma condição de contorno que dita a termodinâmica e a cinética do seu experimento.

Seja trabalhando com um sistema compacto de 10ml ou um reator de 1000ml em larga escala, a geometria do vaso define a qualidade do resultado.

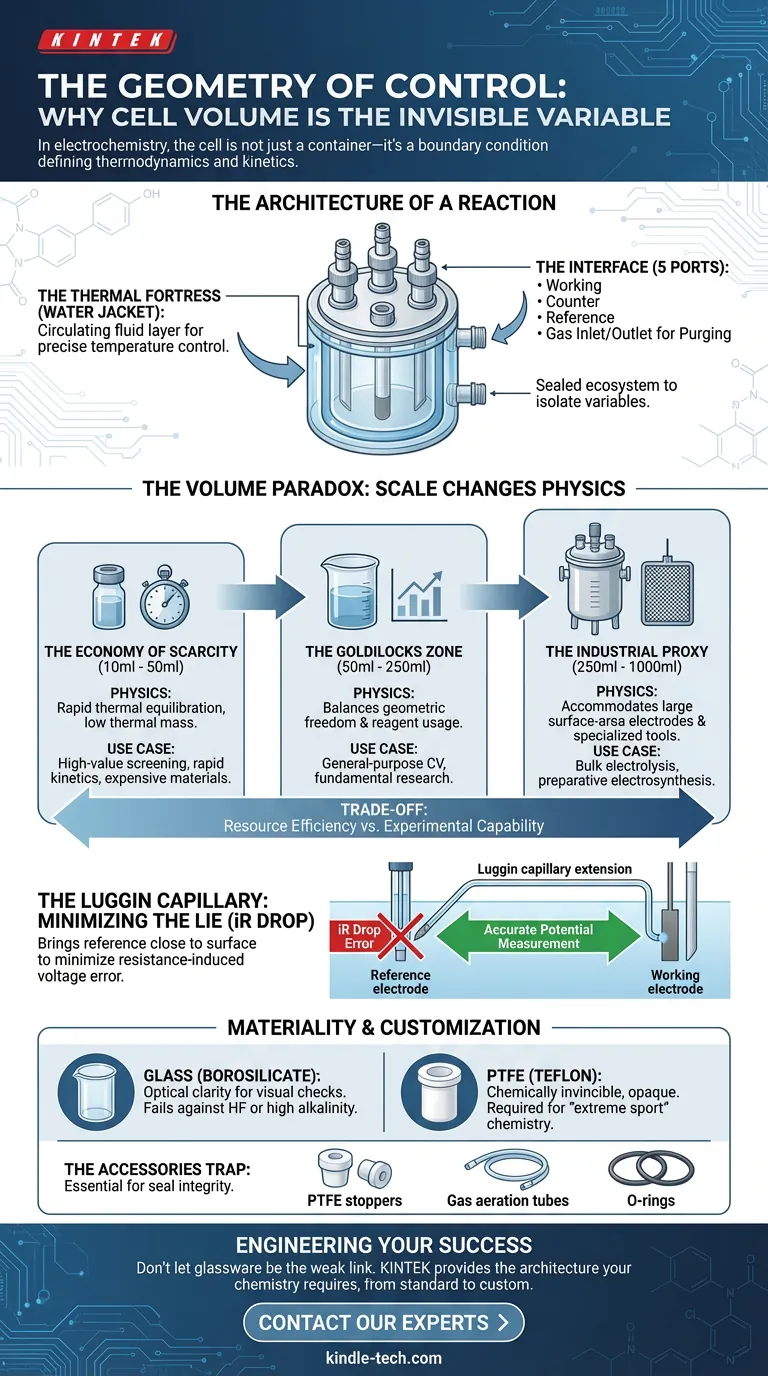

A Arquitetura de uma Reação

Uma célula eletrolítica padrão com banho-maria e cinco portas não é apenas vidro; é um ambiente controlado projetado para isolar variáveis. Ao observar o design, você está olhando para um sistema construído para combater a entropia do ambiente de laboratório.

A Fortaleza Térmica (O Revestimento de Água) Flutuações de temperatura são o inimigo da reprodutibilidade. Uma mudança de alguns graus pode alterar drasticamente as taxas de reação e os coeficientes de difusão.

O design de "revestimento de água" de parede dupla envolve seu experimento em uma camada de fluido circulante. Ele atua como uma fortaleza térmica, mantendo o ambiente interno em um ponto de ajuste preciso, independentemente da temperatura ambiente.

A Interface (As Portas) A configuração de "cinco portas" é a interface padrão entre o mundo macroscópico (sua instrumentação) e o mundo microscópico (a dupla camada).

Três Portas Principais: Para os eletrodos de trabalho, contra e de referência.
Duas Portas Auxiliares: Para entrada/saída de gás (purga).

Este ecossistema selado permite manter uma atmosfera inerte, protegendo químicas sensíveis do oxigênio atmosférico.

O Paradoxo do Volume: A Escala Muda a Física

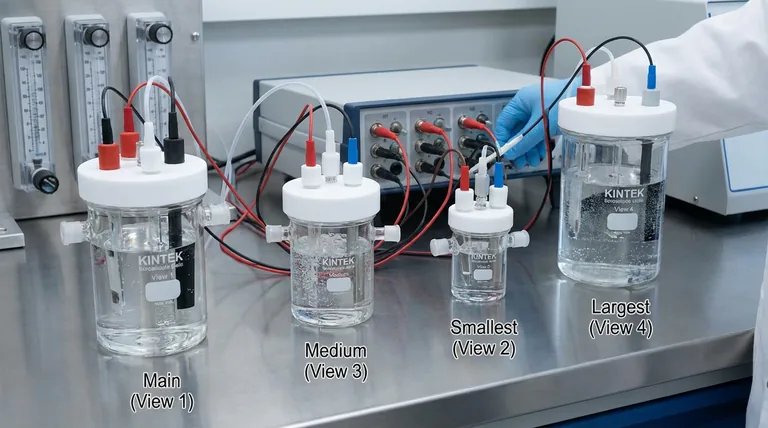

A faixa de volume típica para essas células abrange de 10ml a 1000ml. Embora 50ml a 500ml seja o padrão comercial, a escolha do volume impõe um compromisso entre a eficiência de recursos e a capacidade experimental.

Você deve escolher o volume que corresponda à física do seu objetivo.

A Economia da Escassez (10ml - 50ml)

Em química analítica, menos é muitas vezes mais.

A Restrição: Você está trabalhando com catalisadores raros ou solventes deuterados caros.
A Física: Volumes pequenos têm menor massa térmica. Eles atingem o equilíbrio com o revestimento de água quase instantaneamente.
O Caso de Uso: Triagem de alto valor e estudos cinéticos rápidos.

A Zona de Ouro (50ml - 250ml)

Esta é a faixa de trabalho encontrada na maioria dos laboratórios acadêmicos e industriais.

A Restrição: Equilibrar o uso de reagentes com a liberdade geométrica.
A Física: Grande o suficiente para evitar desvios rápidos de pH durante a eletrólise, mas pequeno o suficiente para manusear facilmente em uma bancada.
O Caso de Uso: Voltametria cíclica (CV) de propósito geral e pesquisa fundamental.

O Proxy Industrial (250ml - 1000ml)

Ao passar para a síntese, as regras mudam.

A Restrição: Você precisa de produto, não apenas de dados.
A Física: Essas células acomodam eletrodos de grande área superficial (como malha de platina grande) e ferramentas especializadas como Eletrodos de Disco Rotativo (RDE).
O Caso de Uso: Eletrólise em larga escala e eletrossíntese preparativa.

O Capilar de Luggin: Minimizando a Mentira

Um dos componentes mais críticos do design de cinco portas é o capilar de Luggin.

Em qualquer medição eletroquímica, a resistência na solução cria um erro na leitura de voltagem — a queda iR. Isso é efetivamente uma "mentira" contada pela resistência do eletrólito.

O capilar de Luggin é uma extensão de vidro que aproxima a ponta do eletrodo de referência a milímetros do eletrodo de trabalho. Ele não elimina a resistência, mas minimiza a distância que o elemento sensor precisa percorrer. Ele garante que o potencial medido seja o potencial que realmente existe na superfície.

Materialidade e Personalização

Temos a tendência de assumir que "padrão" significa "universal". Não é.

Vidro vs. PTFE Embora o vidro borossilicato ofereça clareza óptica — essencial para verificar a formação de bolhas ou o posicionamento do eletrodo — ele falha contra ácido fluorídrico ou soluções altamente alcalinas. Nesses cenários de química de "esportes radicais", um corpo totalmente de PTFE (Teflon) é necessário. É opaco, mas quimicamente invencível.

A Armadilha dos Acessórios Um corpo de célula sem os encaixes corretos é um peso de papel. A integridade da vedação depende de:

Rolhas de PTFE usinadas para se ajustar exatamente às portas.
Tubos de aeração de gás para purga adequada.
O-rings corretos para evitar vazamentos de gás.

Resumo: Combinando Geometria com Propósito

Escolher uma célula é escolher suas restrições. Use o seguinte guia para alinhar seu equipamento com a realidade experimental:

Faixa de Volume	Física Primária	Aplicação Ideal
10ml - 50ml	Equilíbrio Térmico Rápido	Amostras preciosas, solventes caros, triagem analítica.
50ml - 250ml	Flexibilidade Geométrica	Experimentos padrão de três eletrodos, voltametria cíclica.
250ml - 1000ml	Alta Capacidade	Eletrólise em larga escala, síntese, grandes áreas de superfície de eletrodos.

Engenharia do Seu Sucesso

A diferença entre um experimento falho e uma descoberta muitas vezes reside nas variáveis invisíveis. Não deixe que sua escolha de vidraria seja o elo fraco em sua cadeia de evidências.
