O que converte pressão hidráulica em força mecânica? Desvende o Poder dos Atuadores Hidráulicos

Em sua essência, o componente que converte pressão hidráulica em força mecânica é um atuador hidráulico. O tipo mais comum e reconhecível de atuador hidráulico é o cilindro hidráulico, que produz movimento linear (empurrar ou puxar), mas esta categoria também inclui motores hidráulicos que produzem movimento rotativo.

Os sistemas hidráulicos operam com base no princípio de transferência e multiplicação de força. O atuador é o componente final e crucial que traduz a energia potencial armazenada em um fluido pressurizado e incompressível em trabalho útil.

O Princípio Fundamental: Lei de Pascal

Todo o campo da hidráulica é construído sobre uma lei física simples que governa o comportamento de fluidos confinados. Compreender isso é fundamental para entender como um atuador funciona.

Lei de Pascal Explicada

A Lei de Pascal afirma que quando há um aumento de pressão em qualquer ponto de um fluido confinado, há um aumento igual em todos os outros pontos do recipiente.

A fórmula é simples: Pressão (P) = Força (F) / Área (A). Isso significa que a força exercida é um produto direto da pressão do fluido e da área da superfície sobre a qual atua.

Como um Atuador Aplica Esta Lei

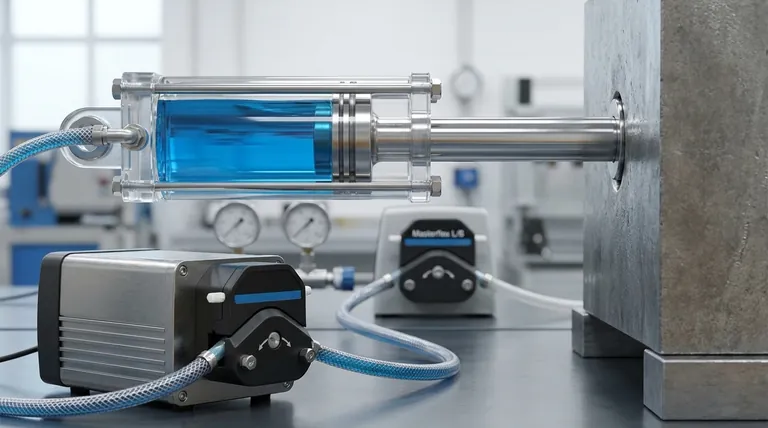

Um cilindro hidráulico é essencialmente um tubo selado com um pistão dentro. Quando o fluido hidráulico pressurizado é bombeado para um lado do cilindro, ele empurra contra a face do pistão.

Essa pressão exerce uma força na área da superfície do pistão. Como o pistão está conectado a uma haste, essa força é transferida para fora do cilindro como uma força mecânica linear.

Multiplicação de Força: A Vantagem Principal

O verdadeiro poder da hidráulica vem da multiplicação de força. Ao aplicar uma pequena força em uma pequena área do sistema (por exemplo, na bomba), você pode gerar uma pressão imensa.

Quando essa mesma pressão é aplicada a uma grande área de superfície (como a face de um grande pistão em um cilindro), a força de saída resultante é significativamente ampliada (F = P * A). Isso permite que sistemas compactos movam cargas incrivelmente pesadas.

Anatomia de um Cilindro Hidráulico

Embora os designs variem, quase todos os atuadores lineares compartilham alguns componentes críticos que trabalham juntos para traduzir a pressão em movimento.

O Barril do Cilindro

Este é o corpo principal do atuador. Deve ser forte o suficiente para conter as altas pressões do fluido hidráulico sem deformar. Sua superfície interna é brunida para um acabamento liso para permitir que as vedações funcionem eficazmente.

O Pistão

O pistão é um disco que se move para frente e para trás dentro do barril do cilindro. Ele separa as duas zonas de pressão dentro do cilindro, permitindo que a pressão se acumule em um lado e empurre o pistão.

A Haste do Pistão

Esta é a haste polida conectada ao pistão que se estende para fora do cilindro. É o componente que transfere a força mecânica gerada pelo pistão para a carga externa.

As Vedações

As vedações são, sem dúvida, os componentes mais críticos para o desempenho. Elas impedem vazamentos internos e externos. A vedação do pistão impede que o fluido contorne o pistão, enquanto a vedação da haste impede que o fluido vaze do cilindro ao redor da haste.

Compreendendo as Compensações

Escolher ou projetar um sistema hidráulico é um jogo de equilíbrio entre fatores concorrentes. O atuador está no centro dessas compensações.

Força vs. Velocidade

Para uma dada bomba hidráulica (que fornece uma taxa de fluxo de fluido definida), existe uma relação inversa entre a força do atuador e sua velocidade.

Um cilindro com um grande diâmetro de pistão gerará uma força imensa, mas se moverá lentamente porque requer um grande volume de fluido para percorrer uma certa distância. Um cilindro de pequeno diâmetro se moverá muito mais rápido, mas gerará menos força.

Pressão vs. Fluxo

É um equívoco comum que pressão e fluxo estejam ligados. Eles são variáveis independentes.

A pressão determina a força. A classificação máxima de pressão de um sistema dita a força máxima que um atuador pode produzir.

A taxa de fluxo determina a velocidade. O volume de fluido fornecido ao atuador por minuto (GPM ou L/min) dita a rapidez com que a haste do pistão se estenderá ou retrairá.

Ineficiências do Sistema

No mundo real, nenhum sistema é 100% eficiente. O atrito das vedações, a turbulência do fluido e a leve compressão do fluido geram calor. Isso representa uma perda de energia que deve ser gerenciada, muitas vezes com resfriadores hidráulicos.

Fazendo a Escolha Certa para o Seu Objetivo

A seleção de um atuador requer uma compreensão clara do seu objetivo principal.

• Se o seu foco principal é força simples e unidirecional: Um cilindro de ação simples, que usa pressão hidráulica para estender e uma força externa (como gravidade ou uma mola) para retrair, é a solução mais econômica.
• Se o seu foco principal é controle motorizado em ambas as direções: Um cilindro de dupla ação, que possui portas para o fluido atuar em ambos os lados do pistão, é necessário tanto para extensão quanto para retração motorizadas.
• Se o seu foco principal é gerar movimento rotacional: Um motor hidráulico é o atuador correto para converter pressão e fluxo hidráulicos em torque e velocidade rotacional.

Compreender como um atuador traduz a pressão do fluido em força mecânica é a chave para aproveitar o imenso poder e flexibilidade dos sistemas hidráulicos.

Tabela Resumo:

Componente	Função Principal
Atuador Hidráulico	Dispositivo central que converte pressão em força mecânica.
Pistão e Cilindro	Transforma a pressão do fluido em movimento linear (empurrar/puxar).
Lei de Pascal	Princípio fundamental: A pressão é transmitida igualmente em um fluido confinado.
Força vs. Velocidade	Compensação chave: Maior área do pistão = mais força, menor velocidade.
