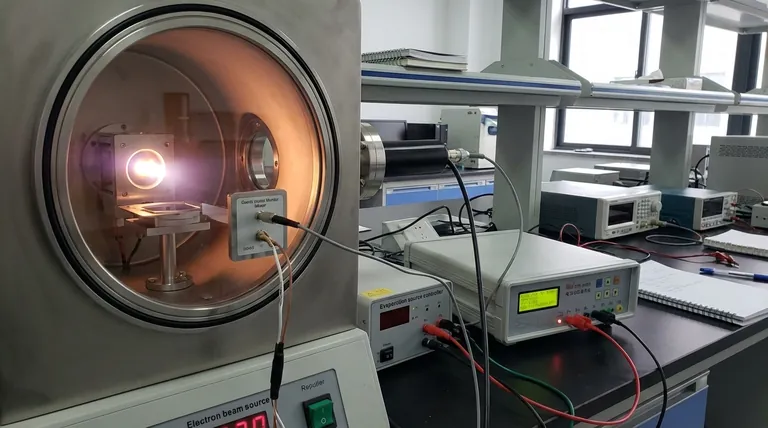

Como a espessura do filme é controlada na evaporação? Alcance Precisão Nanométrica com Monitoramento por Cristal de Quartzo

Para controlar a espessura do filme na evaporação, um sistema de feedback em tempo real é utilizado, centrado em um dispositivo chamado monitor de cristal de quartzo. Este monitor mede a taxa de crescimento do filme à medida que ocorre e sinaliza a fonte de evaporação para desligar no instante em que a espessura desejada é atingida, permitindo precisão em escala nanométrica.

O princípio central é elegante: Um cristal de quartzo vibra em uma frequência específica. À medida que o material evaporado reveste o cristal, sua massa aumenta, fazendo com que a frequência de vibração diminua. Essa mudança na frequência é precisamente medida e convertida em uma medição da espessura do filme em tempo real.

O Princípio: Como a Massa se Torna uma Medida

A eficácia desta técnica depende das propriedades únicas do cristal de quartzo e de uma relação direta entre massa e frequência. Compreender este princípio é fundamental para confiar no processo.

O Efeito Piezoelétrico

Um cristal de quartzo é piezoelétrico, o que significa que ele se deforma fisicamente quando uma voltagem é aplicada. Ao aplicar uma voltagem alternada, o cristal pode ser feito para oscilar, ou vibrar, em uma frequência muito estável e previsível.

Estabelecendo uma Frequência Ressonante

Cada monitor de cristal de quartzo possui uma frequência ressonante natural e estável. Esta frequência serve como linha de base — o "ponto zero" — antes que qualquer deposição de material comece.

O Impacto da Massa Adicionada

Durante a evaporação, o fluxo de material vaporizado reveste tudo dentro da câmara, incluindo a superfície do cristal de quartzo. Esta minúscula adição de massa torna o cristal mais pesado.

Um objeto mais pesado vibra mais lentamente do que um mais leve. Portanto, à medida que o filme cresce no cristal, sua frequência ressonante começa a diminuir de uma forma altamente previsível.

Da Mudança de Frequência à Espessura

O sistema mede continuamente essa queda na frequência. A mudança na frequência é diretamente proporcional à massa do material que foi depositado na face do cristal.

Conhecendo a densidade do material que está sendo evaporado, o controlador do sistema pode calcular instantaneamente a espessura do filme a partir desta medição de massa.

O Loop de Controle: Da Medição à Ação

A medição em si é apenas metade do processo. Seu verdadeiro poder vem de como é usada para controlar ativamente a deposição.

Monitoramento do Processo em Tempo Real

Esta medição de frequência não é uma verificação pós-processo. Ela acontece ao vivo, momento a momento, fornecendo uma leitura instantânea da espessura do filme e da taxa na qual ele está crescendo.

O Mecanismo de Feedback

A saída do monitor de cristal de quartzo é alimentada diretamente no controlador principal do sistema de evaporação. O usuário pré-define uma espessura alvo para o filme.

Acionando o Desligamento

O controlador compara constantemente a medição de espessura em tempo real com a espessura alvo. No momento em que elas coincidem, ele envia um sinal para desligar a fonte de evaporação (como um feixe de elétrons ou um filamento térmico), interrompendo imediatamente a deposição.

Compreendendo as Limitações

Embora incrivelmente preciso, o método de monitoramento por cristal de quartzo possui considerações práticas que devem ser gerenciadas para resultados precisos e repetíveis.

O "Fator de Ferramental"

O monitor de cristal está localizado em uma posição diferente da sua amostra real (substrato). Devido à geometria da câmara, a quantidade de material depositado no monitor pode ser ligeiramente diferente daquela no substrato.

Um fator de ferramental é um valor de calibração usado para corrigir essa diferença geométrica, garantindo que a espessura em sua amostra seja o que você realmente pretende que seja.

Sensibilidade à Temperatura

A frequência ressonante do quartzo também é sensível à temperatura. Flutuações significativas de temperatura durante o processo de deposição podem introduzir erros na leitura da espessura. Manter uma temperatura de processo estável é crucial para a precisão.

Saturação e Vida Útil do Cristal

O cristal é um componente consumível. À medida que mais material é depositado ao longo de muitas execuções, ele se torna tão pesado que sua oscilação pode se tornar instável ou parar completamente. Isso é conhecido como falha do cristal, e o cristal deve ser substituído periodicamente para garantir uma operação confiável.

Fazendo a Escolha Certa para o Seu Objetivo

Ao compreender esses princípios, você pode passar de simplesmente usar o equipamento para controlar inteligentemente seu processo de deposição para obter resultados ótimos.

• Se seu foco principal é a máxima precisão: Você deve realizar execuções de calibração para determinar precisamente o fator de ferramental para seu material específico e geometria da câmara.
• Se seu foco principal é a repetibilidade do processo: Você deve priorizar a estabilização de todos os parâmetros do processo, especialmente a temperatura da câmara e o posicionamento físico do monitor e dos substratos.
• Se seu foco principal é a operação confiável: Você deve implementar um cronograma para monitorar a vida útil do cristal e substituí-los proativamente antes que falhem e estraguem uma execução de deposição.

Em última análise, dominar o controle da espessura é transformar um princípio físico em um processo de engenharia preciso e repetível.

Tabela Resumo:

Elemento de Controle	Função	Consideração Chave
Monitor de Cristal de Quartzo	Mede a deposição de massa via mudança de frequência	Requer substituição periódica devido à saturação
Sistema de Feedback em Tempo Real	Compara a espessura em tempo real com o alvo, desliga a fonte	Necessita de temperatura estável para precisão
Fator de Ferramental	Corrige diferenças geométricas entre monitor e substrato	Deve ser calibrado para configurações específicas da câmara
