Como um peneiro de ensaio é calibrado? Garanta uma análise precisa do tamanho de partícula

Para calibrar um peneiro de ensaio, o processo envolve dois estágios distintos: uma inspeção visual minuciosa para defeitos físicos e uma medição óptica precisa das aberturas da malha. Este processo de certificação verifica se as aberturas do peneiro estão em conformidade com as rigorosas tolerâncias dimensionais exigidas por normas como ASTM E11 ou ISO 3310-1, garantindo a precisão e a repetibilidade da sua análise de tamanho de partícula.

A calibração do peneiro de ensaio não é um processo de ajuste ou reparo. É um procedimento de verificação meticuloso que prova estatisticamente que as aberturas da malha atendem a um padrão de fabricação específico, fornecendo a documentação rastreável necessária para o controle de qualidade e conformidade regulatória.

Os Dois Pilares da Calibração de Peneiras

Todo o processo de calibração depende da aprovação bem-sucedida de dois exames críticos. Uma falha em qualquer uma das etapas significa que o peneiro não pode ser certificado e deve ser retirado de serviço.

Fase 1: Inspeção Visual Minuciosa

Esta é a primeira etapa fundamental. Antes que quaisquer medições sejam feitas, o peneiro é examinado em busca de quaisquer imperfeições físicas que invalidariam seu desempenho. Um técnico credenciado procura vários pontos críticos de falha.

• Rasgos ou Furos: Qualquer ruptura na malha inutiliza o peneiro, pois permite a passagem de partículas de tamanho excessivo.
• Vincos ou Dobras: Um vinco acentuado no tecido da tela distorce permanentemente as aberturas próximas, criando áreas fora da especificação.
• Ondulação da Malha (Queda): A malha de arame deve estar perfeitamente plana e esticada. Qualquer queda ou ondulação altera o tamanho e a forma efetivos das aberturas à medida que as partículas se aproximam delas, levando a resultados imprecisos.
• Epóxi Danificado: O epóxi que prende a malha à estrutura deve estar intacto. Rachaduras ou lacunas podem prender partículas, levando à contaminação cruzada entre amostras e resultados distorcidos.

Fase 2: Medição e Análise Óptica

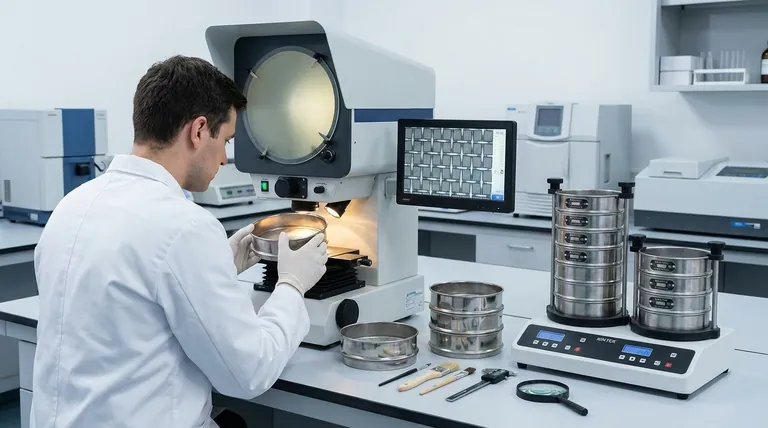

Se um peneiro passar na inspeção visual, ele avança para a fase de análise quantitativa. Isso é realizado usando um comparador óptico especializado rastreável ao NIST ou um sistema automatizado de imagem de vídeo.

• O Processo de Medição: O sistema mede um número estatisticamente significativo de aberturas individuais em toda a superfície da malha. As medições são feitas nas direções horizontal (trama) e vertical (urdume) da tecelagem.
• Os Critérios de Análise: Essas medições são então comparadas com as tolerâncias específicas definidas na norma relevante (por exemplo, ASTM E11). A norma dita a variação permissível para a abertura média da abertura e também estabelece um tamanho máximo permitido para qualquer abertura individual.

Compreendendo as Compensações: Certificação vs. Verificação

É crucial distinguir entre uma calibração formal (frequentemente chamada de certificação) e uma verificação de desempenho mais rotineira. Elas servem a propósitos diferentes e têm diferentes níveis de rigor.

Calibração Formal (Certificação)

Este é o processo rigoroso descrito acima, realizado por um laboratório credenciado. Ele fornece um documento formal e rastreável que prova que o peneiro atendeu ao padrão de fabricação no momento do teste. Isso é essencial para peneiros de referência primários e indústrias regulamentadas.

Verificação de Desempenho Interna

Este é um teste mais simples que você pode realizar em suas próprias instalações. Envolve passar uma amostra de um Material de Referência Padrão (SRM) — como esferas de vidro com uma distribuição de tamanho de partícula altamente precisa e conhecida — através do seu peneiro. Você então pesa a quantidade retida. Se corresponder ao certificado do SRM, você verificou que o peneiro está operando corretamente. Isso não certifica as aberturas individuais, mas confirma a integridade funcional geral do peneiro.

Fazendo a Escolha Certa para o Seu Objetivo

Sua abordagem à calibração deve ser orientada por seus requisitos operacionais e de qualidade específicos.

• Se o seu foco principal for a conformidade regulatória ou o estabelecimento de um "conjunto mestre": Seus peneiros de trabalho devem ser formalmente certificados por um laboratório credenciado de terceiros para garantir a rastreabilidade ao NIST.
• Se o seu foco principal for o controle de qualidade rotineiro, do dia a dia: Implemente um programa de verificação de desempenho interna regular usando SRMs e envie os peneiros para certificação formal com menos frequência (por exemplo, anualmente), com base no uso.
• Se o seu foco principal for a solução de problemas de resultados inconsistentes: Realize imediatamente uma inspeção visual minuciosa e um teste de verificação de desempenho para isolar rapidamente um peneiro danificado ou desgastado.

Em última análise, a calibração e verificação adequadas do peneiro são a base para uma análise de tamanho de partícula confiável e repetível.

Tabela de Resumo:

Fase de Calibração	Atividades Principais	Propósito
Fase 1: Inspeção Visual	Verificar rasgos, vincos, malha caída, epóxi danificado	Identificar defeitos físicos que invalidam o desempenho do peneiro
Fase 2: Medição Óptica	Medir tamanhos de abertura usando equipamento rastreável ao NIST; comparar com tolerâncias ASTM/ISO	Verificar estatisticamente se as aberturas da malha atendem aos padrões de fabricação
