Em sua essência, um ultra congelador atinge frio extremo usando um sistema de refrigeração em cascata. Este não é um único e poderoso circuito de refrigeração como em um refrigerador doméstico, mas dois circuitos de refrigeração distintos trabalhando juntos. O trabalho principal de um circuito é pré-resfriar o outro, permitindo que o segundo circuito atinja temperaturas muito mais baixas do que qualquer sistema único poderia.
O desafio fundamental para atingir temperaturas ultrabaixas não é apenas tornar algo frio; é remover o calor de forma eficaz quando a temperatura ambiente é comparativamente quente. Um sistema em cascata resolve isso usando um circuito de alta temperatura para criar um ambiente artificialmente frio para um circuito de baixa temperatura operar, superando os limites físicos de um único compressor.
Por que um Congelador Padrão Não Consegue Atingir -80°C
Um sistema de refrigeração padrão funciona comprimindo um gás, o que o aquece, e depois resfriando-o de volta a um líquido em um condensador. Este líquido então se expande em um evaporador, tornando-se intensamente frio e absorvendo calor. Para atingir temperaturas ultrabaixas, este ciclo é levado ao seu limite.
O Problema Pressão-Temperatura
Para que um gás refrigerante volte a ser líquido no condensador, ele deve ser resfriado e pressurizado. Quanto mais frio você deseja que o congelador seja, menor deve ser o ponto de ebulição do refrigerante, o que, por sua vez, significa que ele requer uma pressão extremamente alta para forçá-lo a condensar à temperatura ambiente.
Um único compressor simplesmente não consegue gerar essa enorme diferença de pressão de forma eficiente ou confiável.
O Sistema em Cascata: Uma Solução de Dois Estágios
O sistema em cascata supera essa limitação dividindo o trabalho em dois estágios otimizados, cada um com seu próprio compressor e refrigerante especializado. Pense nisso como uma corrida de revezamento para a remoção de calor.
Estágio 1: O Circuito de Alta Temperatura
O primeiro circuito opera como um congelador potente, mas relativamente padrão. Ele usa um refrigerante projetado para temperaturas mais altas (por exemplo, R-404a).
Seu único propósito não é resfriar a câmara do congelador. Em vez disso, seu evaporador fica extremamente frio (talvez -40°C) para absorver o calor do segundo circuito.
Estágio 2: O Circuito de Baixa Temperatura
Este segundo circuito é o que realmente resfria o interior do ultra congelador. Ele usa um refrigerante especializado de baixa temperatura com um ponto de ebulição muito baixo (por exemplo, R-508B).
O condensador deste circuito, em vez de ser resfriado pelo ar ambiente, é resfriado pelo evaporador do Estágio 1.
A Conexão Crítica: O Trocador de Calor
Os dois circuitos se encontram em um componente chamado trocador de calor em cascata. Aqui, o evaporador frio do Estágio 1 resfria o gás quente e comprimido no condensador do Estágio 2.
Ao expor o condensador do Estágio 2 a um ambiente de -40°C em vez da temperatura ambiente, seu refrigerante pode facilmente voltar a ser líquido a uma pressão muito mais baixa e gerenciável. Este líquido "super-resfriado" pode então se expandir para atingir o alvo de -80°C dentro do congelador.
Compreendendo as Desvantagens
O desempenho de um sistema em cascata vem com custos inerentes que são importantes de reconhecer.
Complexidade Aumentada
Um sistema em cascata possui dois compressores, dois conjuntos de refrigerantes e dois circuitos de resfriamento independentes. Isso dobra o número de componentes críticos que podem falhar em comparação com um congelador padrão.
Maior Consumo de Energia
Executar dois compressores consome significativamente mais energia do que executar um. O sistema é projetado para máxima potência de resfriamento, não para máxima eficiência.
Componentes Especializados
Os refrigerantes usados são escolhidos por suas propriedades termodinâmicas específicas em temperaturas extremas. Eles exigem manuseio e procedimentos de serviço especializados em comparação com os de eletrodomésticos comuns.
Fazendo a Escolha Certa para o Seu Objetivo
Compreender o design central de um ultra congelador ajuda a colocar suas capacidades e requisitos em perspectiva.
- Se o seu foco principal é o desempenho: O processo de dois estágios do sistema em cascata é a tecnologia chave que supera as limitações físicas do resfriamento de estágio único para atingir temperaturas ultrabaixas.
- Se o seu foco principal é a manutenção ou compra: Reconheça que esse desempenho vem de uma complexidade adicional — dois compressores e dois circuitos — o que se traduz em maior uso de energia e mais pontos potenciais de falha.
Ao dividir o problema da remoção de calor extremo em dois estágios gerenciáveis, o sistema em cascata fornece uma solução de engenharia robusta e eficaz para armazenamento em temperaturas ultrabaixas.
Tabela Resumo:
| Componente do Sistema | Função | Característica Principal |
|---|---|---|
| Circuito de Alta Temp. (Estágio 1) | Pré-resfria o circuito de baixa temp. | Usa refrigerante como R-404a; resfria a ~-40°C. |
| Circuito de Baixa Temp. (Estágio 2) | Resfria o interior do congelador. | Usa refrigerante como R-508B; atinge -80°C. |
| Trocador de Calor em Cascata | Liga os dois circuitos. | O Estágio 1 resfria o condensador do Estágio 2, permitindo temperaturas ultrabaixas. |
Precisa de armazenamento confiável em temperaturas ultrabaixas para o seu laboratório?
A KINTEK é especializada em equipamentos de laboratório de alta performance, incluindo ultra congeladores com sistemas robustos de refrigeração em cascata. Compreendemos a necessidade crítica de controle preciso de temperatura na preservação de amostras sensíveis, reagentes e vacinas.
Nossos especialistas podem ajudá-lo a selecionar o equipamento certo para suas necessidades específicas, garantindo que suas metas de pesquisa e armazenamento sejam alcançadas com confiabilidade inabalável. Deixe-nos fornecer uma solução que protege seu valioso trabalho.
Entre em contato com a KINTEK hoje para discutir as necessidades de ultra congeladores do seu laboratório!

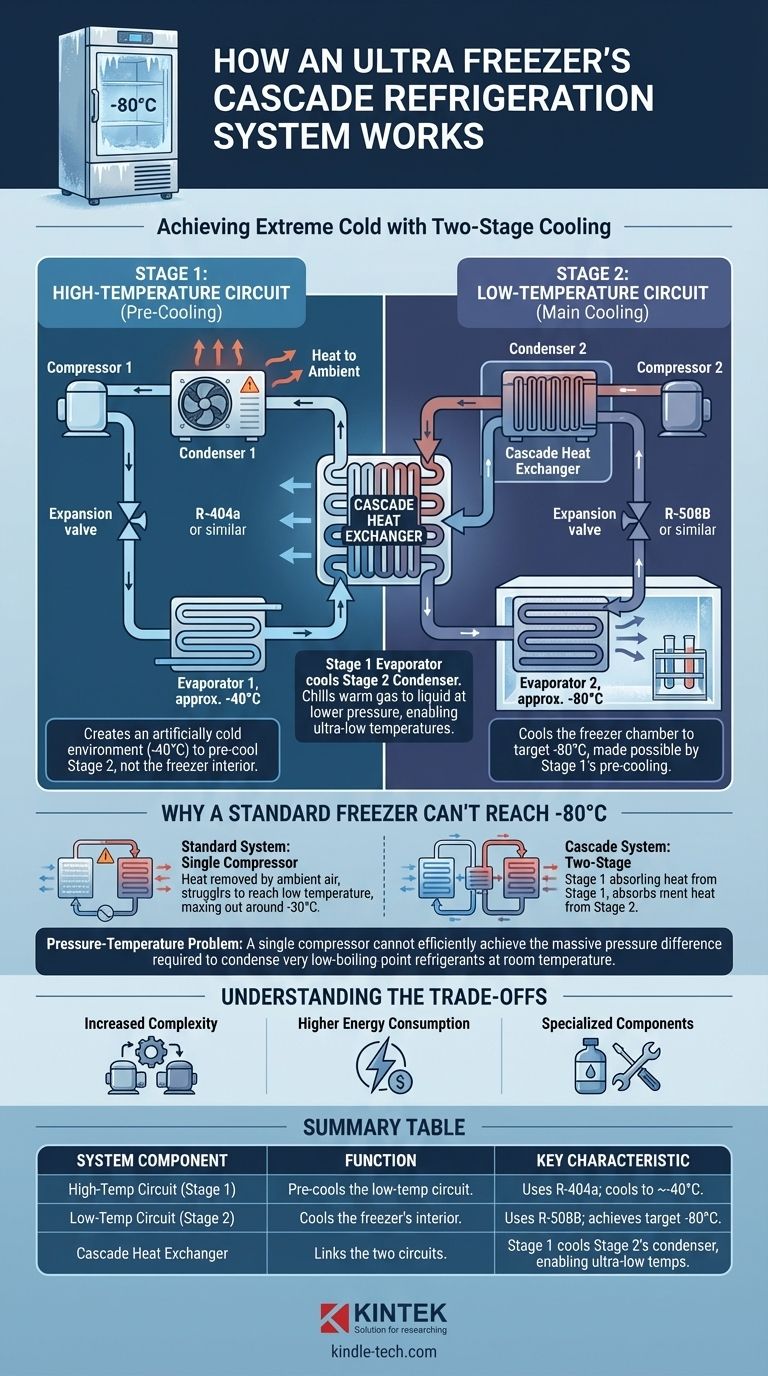

Guia Visual
