Em resumo, a pulverização catódica DC não é usada para materiais isolantes porque o processo inerentemente exige que o alvo conduza eletricidade, o que os isolantes não podem fazer. Isso leva a um rápido acúmulo de carga positiva na superfície do alvo, interrompendo efetivamente o processo de pulverização antes mesmo que ele possa começar.
O problema central é a carga elétrica. A pulverização catódica DC depende de um fluxo constante de carga, mas um alvo isolante atua como uma barreira, fazendo com que íons positivos se acumulem e repelem quaisquer outros íons, interrompendo a deposição. A solução é usar um campo de Radiofrequência (RF) alternado que neutraliza esse acúmulo de carga em cada ciclo.
O Problema Fundamental: O Efeito de Acúmulo de Carga
Para entender a limitação, devemos primeiro analisar como o processo padrão de pulverização catódica DC é projetado para funcionar.
Como Funciona a Pulverização Catódica DC
Em um sistema típico de pulverização catódica DC, uma alta voltagem DC negativa é aplicada ao material que você deseja depositar, que é chamado de alvo.
Este alvo carregado negativamente é colocado em uma câmara de vácuo preenchida com um gás inerte, geralmente Argônio. A alta voltagem acende um plasma, retirando elétrons dos átomos de Argônio e criando íons de Argônio carregados positivamente (Ar+).
Esses íons positivos são então acelerados pelo forte campo negativo e colidem com o alvo, desalojando fisicamente, ou "pulverizando," átomos do material do alvo. Esses átomos pulverizados então viajam e se depositam como um filme fino em seu substrato.
Por Que Isso Falha com Isolantes
Todo esse processo depende do alvo ser eletricamente condutor. Um alvo metálico pode dissipar facilmente a carga positiva entregue pelos íons que chegam através da conexão da fonte de alimentação.
Um alvo isolante (como um óxido ou nitreto cerâmico) não pode conduzir essa carga para longe. Quando os íons de Argônio positivos atingem a superfície, eles ficam presos.
A Consequência: Uma Barreira Repulsiva
Em microssegundos, uma camada de carga positiva se acumula na superfície do alvo isolante.
Essa carga superficial positiva cria um campo elétrico que repele os íons de Argônio positivos que chegam do plasma. O processo de pulverização diminui rapidamente até parar, pois os íons não conseguem mais atingir o alvo com energia suficiente para desalojar átomos. Esse fenômeno é conhecido como efeito de acúmulo de carga.
Compreendendo os Modos de Falha
O efeito de acúmulo de carga não é apenas ineficiente; ele cria vários problemas críticos que tornam a pulverização catódica DC completamente inviável para dielétricos.

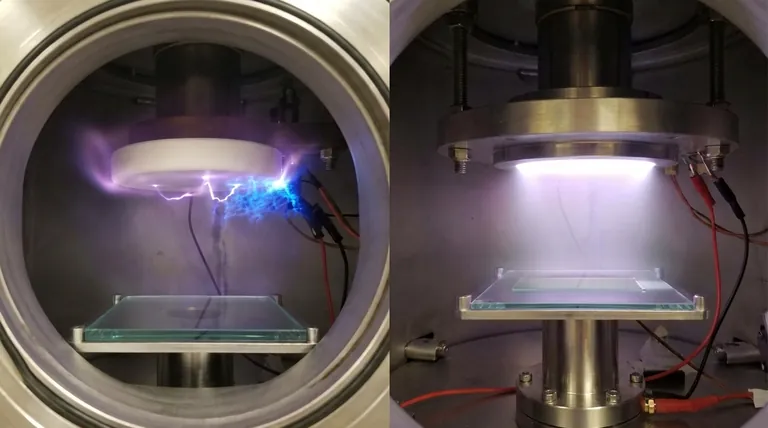

Arqueamento Catastrófico
A imensa diferença de potencial entre a superfície do alvo carregada e os componentes aterrados da câmara pode levar a descargas elétricas descontroladas.
Este arqueamento é destrutivo, podendo danificar o alvo, o substrato e o próprio sistema de pulverização.
O Efeito "Ânodo Desaparecendo"
Em um plasma estável, deve haver um ânodo (geralmente as paredes aterradas da câmara) para completar o circuito elétrico.
No entanto, à medida que algum material isolante pulverizado inevitavelmente reveste as paredes da câmara, o próprio ânodo se torna isolado. Isso desestabiliza ainda mais o plasma e pode extingui-lo completamente.
Voltagens Proibitivamente Altas
Em teoria, você poderia tentar superar o efeito de acúmulo de carga usando uma voltagem astronomicamente alta.
No entanto, a voltagem necessária seria tão alta que seria impraticável, insegura e geraria mais problemas com arqueamento e calor do que resolveria.
A Solução: Pulverização Catódica por Radiofrequência (RF)
Para superar a barreira de acúmulo de carga, é necessário um mecanismo diferente de fornecimento de energia: a pulverização catódica por Radiofrequência (RF).
O Princípio do Campo Alternado
Em vez de uma voltagem DC negativa constante, a pulverização catódica RF aplica uma voltagem alternada de alta frequência (tipicamente 13,56 MHz) ao alvo.
O alvo é rapidamente alternado entre ser carregado negativamente e positivamente, milhões de vezes por segundo.
Como a RF Neutraliza a Carga
Durante o semiciclo em que o alvo é negativo, ele atrai íons positivos, e a pulverização ocorre assim como no processo DC.
Crucialmente, durante o próximo semiciclo, quando o alvo se torna positivo, ele atrai uma enxurrada de elétrons altamente móveis do plasma. Esses elétrons neutralizam instantaneamente a carga positiva deixada pelos íons. Essa ação de limpeza evita o efeito de acúmulo de carga.
A Magia do "Auto-Polarização"
Como os elétrons são milhares de vezes mais leves e rápidos que os íons, o alvo é inundado com muito mais elétrons durante o ciclo positivo do que íons durante o ciclo negativo.
Esse desequilíbrio cria uma carga negativa líquida na superfície do alvo ao longo do tempo. Isso resulta em um potencial DC negativo efetivo, conhecido como auto-polarização, que atrai continuamente íons para manter o processo de pulverização, mesmo que a fonte de energia em si seja AC.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção da técnica de pulverização correta é determinada inteiramente pelas propriedades elétricas do seu material alvo.
- Se o seu foco principal é depositar materiais condutores (metais, TCOs): Use pulverização catódica DC. É mais simples, mais rápida, mais eficiente em termos de energia e menos dispendiosa do que a pulverização catódica RF.
- Se o seu foco principal é depositar materiais isolantes (óxidos, nitretos, cerâmicas): Você deve usar pulverização catódica RF. É o único método eficaz para prevenir o efeito de acúmulo de carga e alcançar uma deposição estável.
- Se o seu foco principal é a deposição reativa de compostos: Ambos os métodos podem ser usados, mas sua escolha depende se o próprio alvo é um condutor (por exemplo, pulverizar um alvo de Ti em uma atmosfera de nitrogênio para obter TiN) ou um isolante (por exemplo, pulverizar um alvo de SiO2 para obter um filme de SiO2).
Em última análise, seu sucesso depende de combinar a técnica de pulverização com a condutividade elétrica fundamental do seu material de origem.
Tabela Resumo:
| Método de Pulverização | Melhor Para Materiais | Limitação Chave |
|---|---|---|
| Pulverização Catódica DC | Condutores (Metais, TCOs) | Falha com isolantes devido ao efeito de acúmulo de carga |
| Pulverização Catódica RF | Isolantes (Óxidos, Nitretos, Cerâmicas) | Necessário para neutralizar a carga superficial |
