De que depende a eficiência de um sistema hidráulico? Minimizando as Perdas Volumétricas e Mecânicas

Em resumo, a eficiência de um sistema hidráulico depende de quão bem ele minimiza dois tipos fundamentais de perda de energia: perdas volumétricas devidas a vazamentos internos e perdas mecânicas devidas ao atrito. Essas perdas ocorrem em cada componente, da bomba e motores às válvulas e fluido, e são, em última análise, convertidas em calor desperdiçado.

A eficiência de um sistema hidráulico não é um número único, mas sim uma medida de sua capacidade de transmitir potência sem convertê-la em calor. O desafio central é minimizar o atrito, o vazamento e as quedas de pressão desnecessárias inerentes a cada componente.

As Duas Faces da Ineficiência

Para entender a eficiência, você deve primeiro entender como a energia é perdida. Cada watt de potência que não contribui para o trabalho útil torna-se calor, o que reduz a viscosidade do fluido e degrada os componentes do sistema ao longo do tempo.

Perdas Mecânicas: A Batalha Contra o Atrito

As perdas mecânicas ocorrem quando peças móveis criam atrito ou quando o próprio fluido hidráulico sofre atrito ao passar por mangueiras e conexões.

Essa energia é convertida diretamente em calor. As principais fontes incluem o atrito entre pistões e paredes do cilindro, nos rolamentos de uma bomba ou motor, e entre o fluido e as paredes internas de tubos e mangueiras.

Perdas Volumétricas: O Problema do Vazamento Interno

A perda volumétrica é o vazamento interno de fluido dentro de um componente, como uma bomba, motor ou cilindro.

É o fluido que escorre do lado de alta pressão para o lado de baixa pressão sem realizar nenhum trabalho útil. Embora algum vazamento interno seja necessário para lubrificação, o vazamento excessivo representa uma perda significativa de eficiência.

Identificando as Fontes de Perda de Energia

A eficiência não é perdida em um único local; é um efeito cumulativo em todo o sistema. Entender onde essas perdas ocorrem é o primeiro passo para a otimização.

A Bomba: O Coração do Sistema

A função da bomba é converter potência mecânica em potência hidráulica (fluxo sob pressão). Ela é frequentemente a maior fonte de ineficiência.

Sua eficiência geral é um produto de sua eficiência volumétrica (quão bem ela evita vazamentos internos) e sua eficiência mecânica (quão bem ela supera o atrito interno). As bombas de pistão são tipicamente as mais eficientes (90-98%), enquanto as bombas de engrenagem são menos eficientes (80-90%).

Atuadores e Motores: Onde o Trabalho é Realizado

Assim como as bombas, os motores e cilindros hidráulicos sofrem com atrito mecânico e vazamento interno. A energia que é perdida aqui falha em ser convertida na saída mecânica final (torque ou força).

Válvulas: O Mal Necessário do Controle

As válvulas controlam a direção, a pressão e o fluxo do fluido, mas são uma grande fonte de ineficiência.

Sempre que o fluido passa por uma válvula, ele sofre uma queda de pressão, que é uma perda direta de energia. O estrangulamento — usar uma válvula para restringir intencionalmente o fluxo para controlar a velocidade — é particularmente ineficiente, convertendo grandes quantidades de energia diretamente em calor.

Mangueiras e Tubos: As Artérias do Sistema

O fluido que se move através de mangueiras e tubos perde energia devido ao atrito. Essa perda é amplificada pela alta velocidade do fluido.

Usar condutores muito pequenos para a vazão necessária é um erro de projeto comum. Isso força altas velocidades de fluido, o que aumenta drasticamente as perdas por atrito e gera calor significativo.

O Fluido Hidráulico: O Herói Não Celebrado

O próprio fluido é um componente crítico. Sua viscosidade — sua resistência ao fluxo — é a propriedade mais importante que afeta a eficiência do sistema.

Uma viscosidade incorreta para a temperatura de operação do sistema leva a perdas significativas. A contaminação do fluido também acelera o desgaste dos componentes, o que, por sua vez, aumenta o vazamento interno e o atrito.

Entendendo os Compromissos (Trade-offs)

Projetar um sistema eficiente requer equilibrar fatores concorrentes. Não existe uma única solução "melhor" para todas as aplicações.

Desempenho vs. Eficiência

O controle mais responsivo é frequentemente o menos eficiente. Por exemplo, usar uma bomba de cilindrada fixa simples com válvulas de alívio e controle de fluxo fornece bom controle, mas é altamente ineficiente, pois o excesso de fluxo é constantemente descarregado de volta para o tanque como calor.

Um sistema de detecção de carga ou compensado por pressão mais complexo é muito mais eficiente, mas adiciona custo e complexidade.

Custo vs. Eficiência

Componentes de maior eficiência quase sempre vêm com um custo inicial mais alto. Uma bomba de pistão de alta eficiência custa significativamente mais do que uma bomba de engrenagem padrão.

A decisão deve ser baseada no ciclo de trabalho da aplicação. Para um sistema que funciona continuamente, a economia de energia a longo prazo de uma bomba mais eficiente pode justificar facilmente o investimento inicial.

Viscosidade: Um Equilíbrio Delicado

Escolher a viscosidade correta do fluido é um compromisso crítico.

• Muito alta (muito espessa): Aumenta as perdas por atrito à medida que a bomba luta para mover o fluido através do sistema.
• Muito baixa (muito fina): Aumenta as perdas volumétricas, pois o fluido vaza mais facilmente pelas vedações internas em bombas e atuadores.

Otimizando Seu Sistema para Eficiência Máxima

Sua abordagem para melhorar a eficiência depende inteiramente do seu objetivo principal.

• Se o seu foco principal for projetar um novo sistema de alto desempenho: Priorize condutores de tamanho correto e componentes avançados, como bombas de deslocamento variável e de detecção de carga, para garantir que você gere apenas o fluxo e a pressão que o sistema realmente necessita.
• Se o seu foco principal for melhorar um sistema existente: Identifique as maiores fontes de calor, pois isso aponta diretamente para as maiores ineficiências — muitas vezes uma linha subdimensionada, uma válvula de alívio que cicla frequentemente ou controles de estrangulamento.
• Se o seu foco principal for confiabilidade a longo prazo e custo-benefício: Implemente um programa rigoroso de manutenção de fluidos. Garantir a viscosidade, temperatura e limpeza adequadas do fluido é a base da eficiência hidráulica sustentada.

Em última análise, um sistema hidráulico altamente eficiente é aquele em que cada componente é escolhido e dimensionado corretamente para minimizar a conversão de trabalho útil em calor desperdiçado.

Tabela de Resumo:

Fonte de Perda	Descrição	Impacto na Eficiência
Bomba	Converte potência mecânica em potência hidráulica; vazamentos internos e atrito causam perdas.	Impacto principal; bombas de pistão (90-98%) são mais eficientes que bombas de engrenagem (80-90%).
Válvulas	Controlam o fluxo e a pressão, mas causam quedas de pressão e perdas por estrangulamento.	Significativo; o estrangulamento converte energia diretamente em calor.
Atuadores/Motores	Convertem potência hidráulica em trabalho mecânico; vazamento interno e atrito reduzem a saída.	Afeta diretamente a saída de trabalho útil.
Mangueiras/Tubos	O atrito do fluido aumenta com a alta velocidade em condutores subdimensionados.	Altas perdas por atrito geram calor e reduzem a eficiência.
Fluido Hidráulico	Viscosidade incorreta (muito espessa ou fina) ou contaminação aumentam as perdas.	Crítico; a viscosidade correta equilibra as perdas por atrito e vazamento.

Otimize a eficiência do seu sistema hidráulico com equipamentos de laboratório de precisão e consumíveis da KINTEK. Quer você esteja projetando um novo sistema ou mantendo um existente, nossas soluções ajudam a minimizar as perdas de energia, reduzir a geração de calor e prolongar a vida útil dos componentes. Entre em contato conosco hoje para discutir como podemos apoiar o desempenho e a confiabilidade hidráulica do seu laboratório!

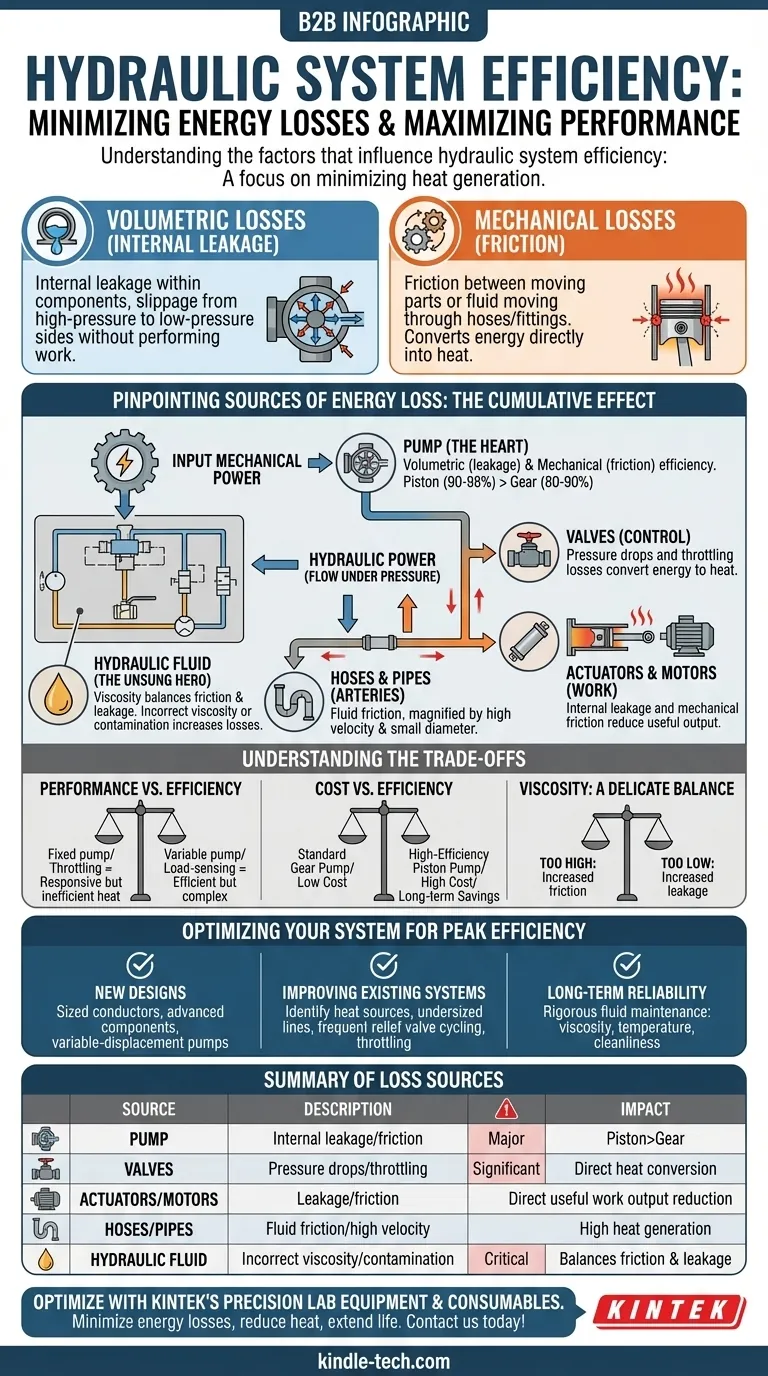

Guia Visual
