Em essência, a termoformagem a vácuo é um processo de fabricação onde uma chapa de plástico é aquecida até se tornar maleável, drapeada sobre um molde e então puxada firmemente contra a superfície do molde por um vácuo. O plástico esfria nesta forma, criando uma peça acabada. É um dos métodos mais simples e comuns para moldar materiais plásticos.
O princípio central da termoformagem a vácuo é sua simplicidade e eficiência. Ao usar calor para amolecer uma chapa plástica e sucção para moldá-la em torno de um único molde, o processo oferece uma solução rápida e econômica para produzir peças com geometrias simples, especialmente em volumes baixos a médios.
O Processo de Termoformagem a Vácuo Passo a Passo
Para realmente entender a termoformagem a vácuo, é melhor dividi-la em suas etapas distintas. Cada etapa é crítica para alcançar uma peça bem formada e funcional.
1. Fixação do Material
Primeiro, uma chapa de material termoplástico é carregada na máquina e fixada em uma estrutura de fixação. Esta estrutura mantém a chapa no lugar durante o aquecimento e a moldagem.
2. Aquecimento da Chapa
A chapa fixada é então movida para uma estação de aquecimento, tipicamente sob aquecedores infravermelhos. A chapa é aquecida uniformemente até atingir sua temperatura de moldagem específica, momento em que se torna macia e maleável, quase como uma folha de borracha.
3. Moldagem Sobre o Molde
Uma vez maleável, a chapa plástica quente é posicionada sobre um molde (também chamado de ferramenta). O molde é elevado na chapa, e um vácuo é ativado. A pressão do ar entre a chapa e o molde é rapidamente evacuada, fazendo com que a pressão atmosférica empurre o plástico para baixo, forçando-o a se conformar firmemente a cada detalhe do molde.
4. Resfriamento da Peça
O plástico deve então esfriar enquanto ainda é mantido contra o molde pelo vácuo. Ventiladores ou, às vezes, canais de resfriamento líquido dentro do molde são usados para acelerar este processo e solidificar o plástico em sua nova forma.
5. Desmoldagem e Acabamento
Após o resfriamento, o vácuo é liberado, e a peça moldada pode ser removida do molde. A peça ainda estará presa ao excesso de plástico da chapa original, conhecido como "rebarba". Este material em excesso é então aparado usando roteamento CNC, corte e vinco ou métodos manuais para criar o produto final.
Compreendendo as Compensações
Como qualquer processo de fabricação, a termoformagem a vácuo tem vantagens e limitações claras. Compreender essas compensações é fundamental para determinar se é a escolha certa para sua aplicação.
Principais Vantagens
O baixo custo de ferramental é a principal vantagem. Os moldes podem ser feitos de materiais baratos como madeira ou epóxi para protótipos, ou alumínio mais durável para produção, mas são significativamente mais baratos do que os moldes de aço necessários para a moldagem por injeção.
Este processo também é ideal para produzir peças muito grandes, como painéis de carroceria automotiva, cascos de banheiras de hidromassagem ou grandes gabinetes de equipamentos, que seriam proibitivamente caros de produzir com outros métodos.
Limitações Comuns
A limitação mais significativa é a variação da espessura da parede. À medida que a chapa plástica se estica sobre o molde, ela se torna mais fina, especialmente em cantos profundos e em paredes verticais. Este fenômeno, conhecido como afinamento da parede, deve ser levado em consideração no projeto.
Além disso, apenas o lado da peça que toca o molde recebe detalhes finos. O outro lado terá um acabamento menos definido e mais suave. O processo também é geralmente restrito a formas mais simples e não pode produzir características complexas como rebaixos sem ferramentas especializadas.
Diferenciando de Outros Processos de "Vácuo"
O termo "vácuo" é usado em muitos processos industriais, o que pode causar confusão. É fundamental diferenciar a termoformagem a vácuo de outras técnicas de fabricação não relacionadas.
Termoformagem a Vácuo vs. Sinterização a Vácuo
A termoformagem a vácuo molda uma chapa plástica sólida. Em contraste, a sinterização a vácuo é um processo usado com pós metálicos ou cerâmicos. O vácuo remove gases atmosféricos do pó antes que ele seja aquecido, permitindo que as partículas se fundam em um objeto sólido e denso. Estes são processos fundamentalmente diferentes para materiais diferentes.
Termoformagem a Vácuo vs. Remeltagem por Arco a Vácuo (VAR)
VAR é um processo de refino metalúrgico. Ele usa um arco elétrico de alta potência em vácuo para derreter e purificar um eletrodo metálico, criando uma liga de lingote ultra-limpa e de alto desempenho. Não tem relação com a moldagem de chapas plásticas.
A Termoformagem a Vácuo é Certa para o Seu Projeto?
Fazer a escolha certa depende inteiramente dos objetivos do seu projeto em termos de custo, volume e complexidade.
- Se o seu foco principal é prototipagem rápida ou produção de baixo volume: A termoformagem a vácuo é uma excelente escolha devido aos seus custos de ferramental extremamente baixos e tempos de configuração rápidos.
- Se o seu foco principal é criar peças plásticas grandes e simples: Este é um dos métodos mais econômicos disponíveis para itens como bandejas, gabinetes e tampas.
- Se o seu foco principal é peças de alta precisão com geometria complexa: Você deve considerar outros processos, pois a moldagem por injeção fornecerá precisão dimensional superior e a capacidade de criar características complexas.
Em última análise, a termoformagem a vácuo é uma ferramenta poderosa quando seus pontos fortes se alinham com sua intenção de design.
Tabela Resumo:
| Aspecto | Principal Conclusão |
|---|---|
| Processo | Chapa plástica aquecida é moldada sobre um molde usando sucção a vácuo. |
| Melhor Para | Ferramental de baixo custo, peças grandes, produção de baixo a médio volume. |
| Principal Limitação | Variação da espessura da parede (afinamento) em puxadas profundas. |
| Materiais Ideais | Termoplásticos como ABS, PVC, PETG, Policarbonato. |
Precisa de equipamentos confiáveis para o seu processo de termoformagem a vácuo? A KINTEK é especializada em equipamentos e consumíveis de laboratório, atendendo às necessidades de laboratórios e manufatura. Seja para prototipagem ou escalonamento de produção, nossas soluções garantem precisão e eficiência. Entre em contato hoje mesmo para discutir como podemos apoiar seu projeto com as ferramentas e a expertise certas!

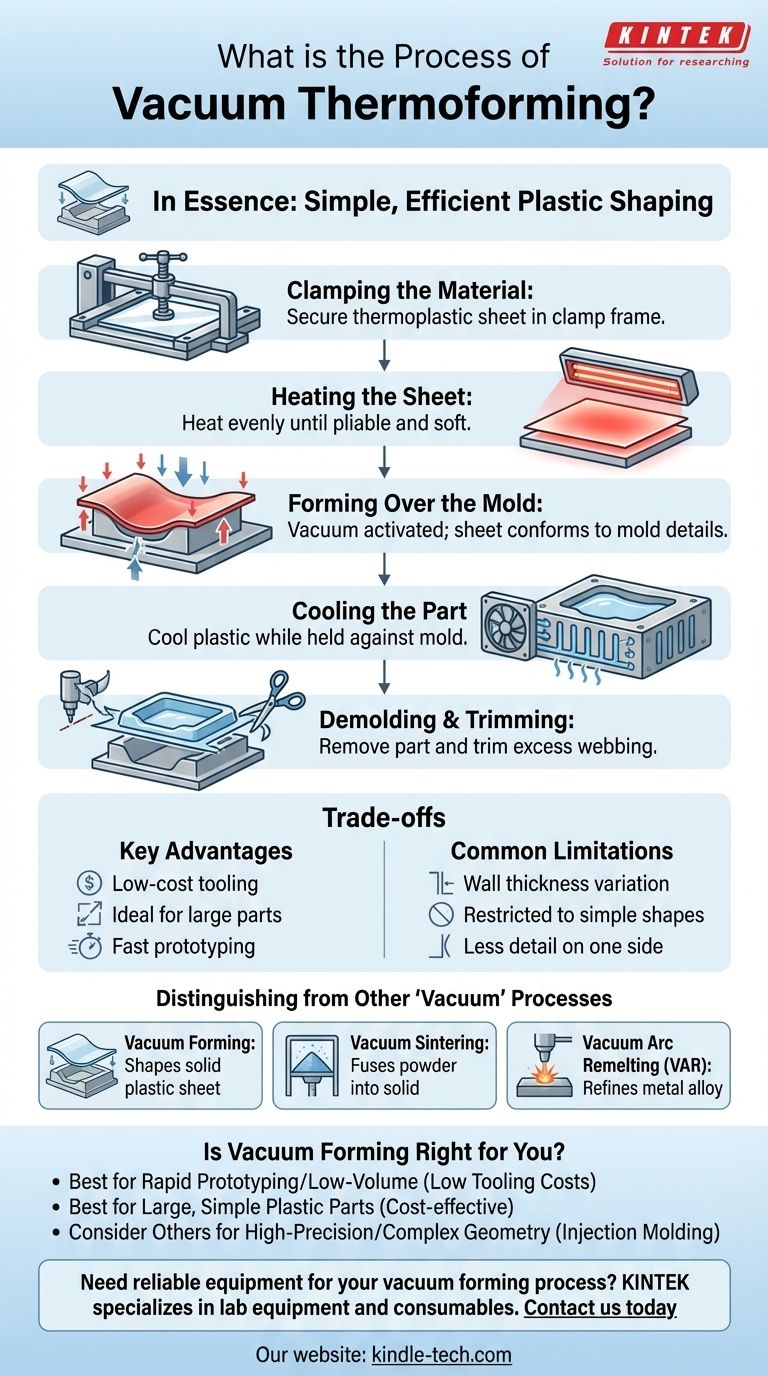

Guia Visual
