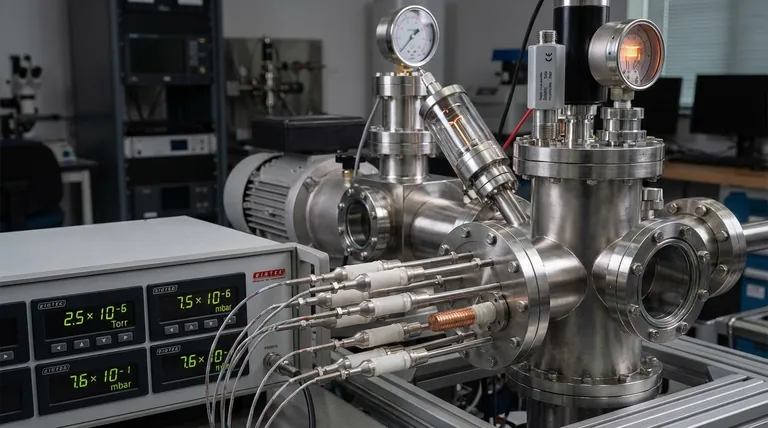

Que instrumento é usado para medir vácuo? Selecionando o Medidor Certo para sua Faixa de Pressão

A resposta curta é que não existe um único instrumento para medir vácuo. A ferramenta correta, conhecida como medidor de vácuo, depende inteiramente do nível de vácuo que você precisa medir, pois a física da medição deve mudar à medida que o número de moléculas de gás diminui.

O desafio central na medição de vácuo é que um único medidor não pode abranger toda a faixa de pressão, desde a atmosférica até o vácuo quase perfeito. O instrumento certo é sempre uma correspondência direta para o nível de vácuo específico, determinado por qual propriedade física do gás residual é mais prática de medir.

Por que um Medidor Não é Suficiente: Entendendo as Faixas de Vácuo

Para selecionar o medidor certo, você deve primeiro entender que "vácuo" não é um estado único, mas um vasto espectro de pressões, cada uma exigindo uma abordagem de medição diferente.

O que é Vácuo?

Um vácuo é qualquer espaço onde a pressão do gás é menor que a pressão atmosférica circundante. É uma medida da ausência de matéria.

As Principais Faixas de Vácuo

Engenheiros e cientistas geralmente dividem o espectro do vácuo em várias faixas. À medida que a pressão cai, o número de moléculas de gás por centímetro cúbico despenca, forçando uma mudança na estratégia de medição.

• Vácuo Baixo (Vácuo Bruto): ~1 a 760 Torr (pressão atmosférica).
• Vácuo Médio: ~10⁻³ a 1 Torr.
• Alto Vácuo (HV): ~10⁻⁹ a 10⁻³ Torr.
• Vácuo Ultra-Alto (UHV): Abaixo de 10⁻⁹ Torr.

Como os Medidores Funcionam: Medição Direta vs. Indireta

A diferença fundamental entre os medidores reside em saber se eles medem a pressão diretamente ou a inferem de outra propriedade. Este é o conceito mais importante para escolher a ferramenta certa.

Medidores Diretos: Medindo Força Física

Em faixas de baixo vácuo, há moléculas de gás suficientes para exercer uma força física mensurável. Os medidores diretos medem essa força.

Esses medidores são independentes do tipo de gás, o que significa que suas leituras são precisas independentemente do gás que está sendo medido (por exemplo, ar, argônio, hélio). Um exemplo comum é o manômetro capacitivo.

Medidores Indiretos: Inferindo a Pressão a Partir das Propriedades do Gás

Em vácuo alto e ultra-alto, há poucas moléculas para exercer uma força detectável. Em vez disso, os medidores indiretos medem uma propriedade do gás que muda previsivelmente com a pressão, como a condutividade térmica ou a probabilidade de ionização.

Esses medidores são dependentes do tipo de gás e são tipicamente calibrados para nitrogênio ou ar. Usá-los com outros gases requer a aplicação de um fator de correção para obter uma leitura precisa.

Tipos Comuns de Medidores de Vácuo Explicados

Cada tipo de medidor é projetado para operar dentro de uma faixa de pressão específica onde seu princípio físico subjacente é mais eficaz.

Para Baixo Vácuo: Medidores Pirani e Termopar

Estes são medidores de condutividade térmica. Eles funcionam aquecendo um filamento de arame e medindo quanto calor ele perde para o gás circundante.

Mais moléculas de gás (pressão mais alta) removem mais calor, resfriando o arame. Menos moléculas (pressão mais baixa) resultam em menos perda de calor. Essa mudança é correlacionada a uma leitura de pressão. Eles são excelentes para monitorar o bombeamento inicial de um sistema.

Para Alto Vácuo: Medidores de Ionização de Cátodo Quente

Uma vez que a pressão é muito baixa para que os efeitos térmicos sejam úteis, os medidores de ionização assumem o controle. Um filamento quente emite elétrons, que voam através do vácuo e colidem com as poucas moléculas de gás restantes, criando íons positivos.

O medidor mede a corrente elétrica resultante desses íons. Uma corrente iônica mais alta significa que mais moléculas de gás estão presentes, indicando uma pressão mais alta. O medidor Bayard-Alpert é um tipo muito comum.

Para Alto e Ultra-Alto Vácuo: Medidores de Cátodo Frio

Também conhecidos como medidores Penning, eles operam de forma semelhante aos medidores de cátodo quente, medindo a corrente iônica. No entanto, eles usam uma descarga de alta voltagem dentro de um campo magnético para criar íons em vez de um filamento aquecido.

Isso os torna mais robustos e menos propensos a queimar, mas geralmente são menos precisos do que seus equivalentes de cátodo quente.

Compreendendo as Trocas Práticas

A seleção de um medidor não se trata apenas da faixa de pressão; envolve a compreensão de limitações críticas que podem afetar suas medições e a saúde do seu sistema.

Dependência da Composição do Gás

Este é o problema mais comum com medidores indiretos (Pirani, Ionização). Se o seu sistema estiver preenchido com argônio, mas seu medidor estiver calibrado para ar, a leitura estará incorreta. Sempre saiba para que seu medidor está calibrado e aplique o fator de conversão correto, se necessário.

Contaminação e Queima

Os medidores de ionização de cátodo quente são sensíveis. Operá-los em uma pressão muito alta (acima de 10⁻³ Torr) queimará rapidamente o filamento. Eles também podem ser contaminados por gases de processo, o que altera sua precisão.

O Problema da Transição

Como nenhum medidor único cobre todo o espectro, a maioria dos sistemas de vácuo requer pelo menos dois tipos: um para o estágio inicial de "bombeamento bruto" (como um Pirani) e outro para o estágio de alto vácuo (como um medidor de ionização). Gerenciar a transição entre esses medidores é uma parte fundamental da operação do sistema de vácuo.

Selecionando o Medidor Certo para Sua Aplicação

Sua escolha deve ser ditada por seu objetivo final e pela faixa de pressão específica que você precisa controlar ou monitorar.

• Se seu foco principal é o bombeamento inicial (vácuo bruto): Um medidor Pirani ou termopar é a escolha robusta e econômica.
• Se seu foco principal é monitorar um processo de alto vácuo (por exemplo, revestimento ou análise): Um medidor de ionização de cátodo quente (Bayard-Alpert) fornece a precisão necessária na faixa de alto vácuo.
• Se você precisa de um medidor robusto para um processo industrial de alto vácuo: Um medidor de cátodo frio (Penning) oferece confiabilidade e longa vida útil.
• Se você precisa de precisão independente do gás para controle de processo na faixa baixa a média: Um manômetro capacitivo é o padrão definitivo.

Em última análise, entender como um medidor funciona é a chave para confiar em sua medição e alcançar seu objetivo.

Tabela Resumo:

Faixa de Vácuo	Pressão (Torr)	Tipo de Medidor Primário	Princípio Chave
Baixo (Bruto) Vácuo	1 a 760	Pirani / Termopar	Condutividade Térmica
Vácuo Médio	10⁻³ a 1	Manômetro Capacitivo	Medição Direta de Força
Alto Vácuo (HV)	10⁻⁹ a 10⁻³	Ionização de Cátodo Quente	Corrente de Ionização
Vácuo Ultra-Alto (UHV)	< 10⁻⁹	Cátodo Frio (Penning)	Ionização em Campo Magnético
