Separador Magnético de Tubo Davis Tubo de Análise Davis para Separação de Minerais

Visão Geral do Produto

O separador magnético de tubo Davis é um instrumento laboratorial especializado, projetado para a separação exata e determinação quantitativa de componentes ferromagnéticos em minérios minerais, pós industriais e lamas metalúrgicas. Operando através de separação magnetohidrodinâmica controlada, este sistema submete a polpa preparada a um campo eletromagnético continuamente ajustável, enquanto aplica agitação mecânica sincronizada e lavagem contínua com fluido. As partículas ferromagnéticas são imobilizadas magneticamente contra a parede interna de um tubo de vidro de precisão, enquanto a ganga mineral não magnética e fracamente paramagnética é lavada por um fluxo de água laminar regulado, fornecendo frações de separação limpas e distintas para análise quantitativa.

Amplamente utilizado em instalações de preparação de carvão, laboratórios de ensaio de mineração, centros de metalurgia e institutos de levantamento geológico, este equipamento serve como padrão da indústria para caracterizar a capacidade de beneficiamento de minérios e classificar mídias magnéticas comerciais. O sistema desempenha um papel indispensável na verificação da qualidade do pó de magnetita para operações de ciclones de meio denso, na realização de ensaios de concentração de minério de ferro e na avaliação do valor residual em rejeitos industriais. Ao gerar proporções quantitativas altamente repetíveis entre fases magnéticas e não magnéticas, a unidade permite que engenheiros de processamento mineral otimizem separadores magnéticos comerciais em grande escala com confiança científica.

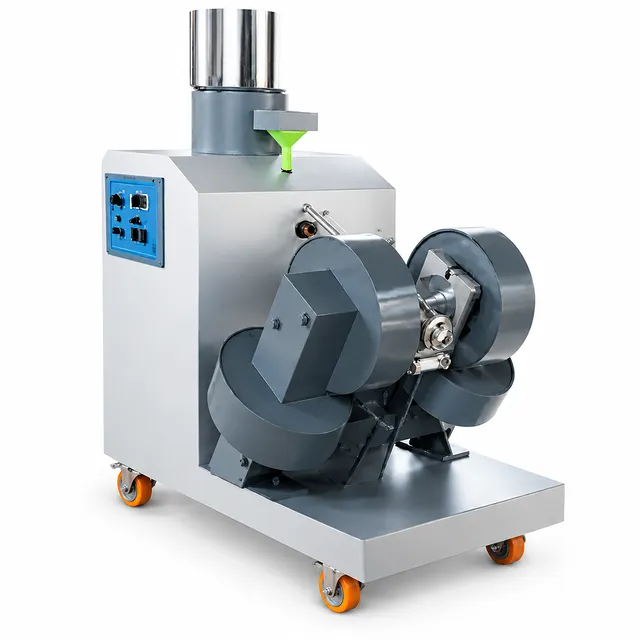

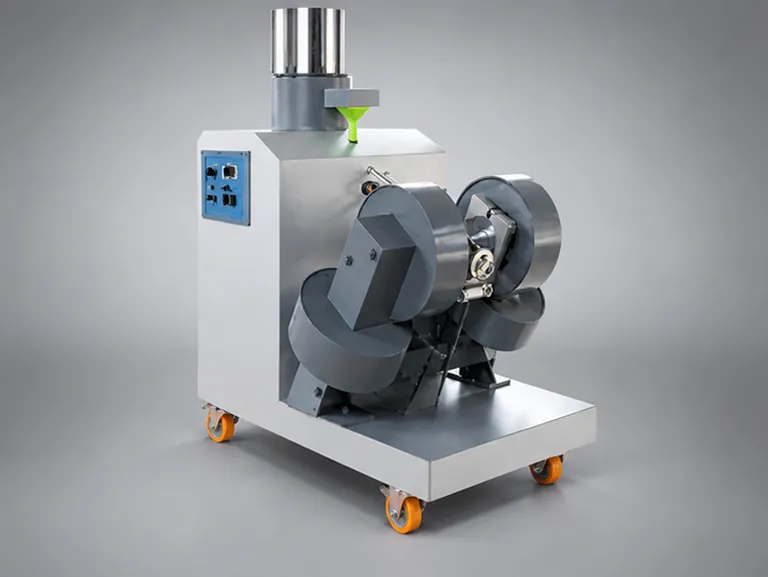

Construído sobre um chassi de carrinho móvel integrado de serviço pesado, o equipamento combina o conjunto do eletroímã, o suporte do tubo de vidro, o motor de acionamento mecânico, o tanque de água integrado com coletor fluídico e o controlador de microcomputador em um espaço operacional autônomo. Cada sistema passa por rigorosa calibração de fluxo magnético e verificação mecânica antes do envio de fábrica, garantindo estrita conformidade com especificações de teste padrão como GB/T 18711-2002 e permitindo a implantação operacional imediata sem calibração de campo extensa.

Principais Características

• Modulação de Campo Eletromagnético Contínua (0 a 3000 mT): Construído com enrolamentos de cobre de alta pureza e um núcleo eletromagnético de baixa perda, este sistema oferece intensidade de campo magnético suavemente ajustável de 0 a 3000 mT. Esta ampla faixa dinâmica permite que os operadores determinem os limiares precisos de suscetibilidade magnética necessários para separar diversos complexos minerais, desde a magnetita fortemente magnética até minérios de ferro calcinados artificialmente e fracamente magnéticos.
• Geometria Otimizada de Entreferro de 52 mm: As peças polares eletromagnéticas são usinadas com precisão com um entreferro uniforme de 52 mm, concentrando a máxima concentração de campo magnético diretamente através do diâmetro central do tubo de separação. Esta geometria garante homogeneidade de fluxo excepcional em todo o volume de trabalho, evitando a queda da amostra e eliminando a distorção de fluxo durante ciclos de curso dinâmico.
• Mecânica de Agitação Reciprocante Sincronizada: Incorporando um acionamento por articulação mecânica, o suporte translada o tubo de separação através de um curso linear de 40 mm a uma frequência predefinida de 70 ciclos por minuto ao longo de um ângulo de inclinação fixo de 45 graus. Este movimento combinado contínuo gera fluidização hidrodinâmica suave dentro do leito de lama, liberando partículas não magnéticas aprisionadas dos flocos magnéticos sem perturbar a imobilização magnética.
• Arquitetura de Carrinho Móvel com Rodas Integrada: Projetado para eliminar a desorganização da bancada e a montagem de vários componentes, o sistema abriga todos os componentes de acionamento, reservatórios de fluido, eletrônicos e bobinas magnéticas dentro de um gabinete móvel robusto revestido a pó, equipado com rodízios giratórios traváveis. Um compartimento inferior integrado fornece armazenamento protegido a bordo para vidraria sobressalente, pesos de calibração e mangueiras de lavagem.
• Sistema Fluídico de Circuito Fechado e Reservatório de Água Interno: Apresentando um tanque de armazenamento integrado conectado a um coletor de fornecimento e drenagem de fluido integrado, o equipamento fornece água de lavagem estável e livre de pulsos a velocidades de fluxo controladas. Esta arquitetura de fluido independente elimina a necessidade de conexões permanentes de encanamento nas instalações, garantindo ao mesmo tempo uma pressão hidrostática uniforme em lotes de teste consecutivos.
• Controle Digital Centralizado por Microcomputador: Um painel de controle digital intuitivo fornece gerenciamento preciso sobre a excitação da bobina, agitação do curso e energia do sistema. O circuito de excitação estabilizado por microprocessador evita o desvio do fluxo magnético causado pelo aquecimento da bobina durante sequências de teste estendidas, mantendo padrões de cozimento consistentes ao longo de turnos de operação contínuos.
• Conformidade Calibrada de Fábrica com a Norma GB/T 18711-2002: Cada unidade passa por mapeamento de fluxo magnético multiponto e verificação de curso mecânico antes do envio, alinhando-se totalmente com os requisitos rigorosos da GB/T 18711-2002 para pó de magnetita usado na preparação de carvão. Os laboratórios alcançam dados certificados e prontos para auditoria direto da caixa, sem configuração mecânica complexa.
• Tubo de Vidro Borossilicato Durável e Acionamento de Serviço Pesado: Projetado para rendimento diário rigoroso em ambientes de análise de produção, o acionamento mecânico utiliza um motor de engrenagem industrial e articulações excêntricas endurecidas que resistem ao desgaste mecânico. A zona de amostra usa tubos de vidro borossilicato retificados com precisão e de parede grossa, que oferecem excelente clareza óptica e resistência contra lamas minerais abrasivas.

Aplicações

Nos fluxos de trabalho laboratoriais práticos, o equipamento facilita protocolos padronizados de teste de lamas. Os operadores preparam uma amostra representativa medida, tipicamente entre 10 e 20 gramas de minério mineral pulverizado ou pó de magnetita moído para o tamanho de liberação alvo. A carga mineral é suspensa em água para formar uma lama uniforme e introduzida no tubo de separação de borossilicato pré-umedecido. Conforme a lama entra na zona de campo magnético ativo entre as peças polares, o eletroímã contínuo captura as partículas ferromagnéticas suscetíveis ao longo da parede do tubo.

Durante este estágio de retenção, o acionamento mecânico engata para trasladar e balançar o tubo a 70 ciclos por minuto através de um curso de 40 mm. Simultaneamente, água limpa do reservatório interno flui para baixo através do tubo a uma taxa calibrada. Este fluxo de lavagem de dinâmica de fluidos desloca ganga mecanicamente aprisionada, partículas de argila e sílica para fora através da porta de drenagem inferior para um béquer de coleta. Assim que a descarga estiver completamente limpa, indicando remoção total da ganga, o operador interrompe a agitação, desliga o campo magnético e coleta a fração magnética purificada. Ambas as frações separadas são subsequentemente filtradas, secas e pesadas para calcular rendimentos exatos de massa e recuperações metalúrgicas.

Especificações Técnicas

Os subconjuntos mecânicos e elétricos da unidade são projetados para fornecer máxima estabilidade operacional sob operação laboratorial contínua. O entreferro de 52 mm é rigidamente travado em um conjunto de jugo usinado com precisão, garantindo deflexão zero do entreferro magnético sob forças de campo magnético de pico. O sistema de excitação incorpora retificação em estado sólido com compensação térmica, mantendo a densidade de fluxo constante dentro de ±1% do ponto de ajuste alvo, mesmo durante campanhas de teste estendidas. O sistema de gerenciamento de água integrado elimina flutuações nas pressões da rede de água, utilizando uma coluna de nível constante do reservatório integrado, garantindo que as velocidades de lavagem hidrodinâmica permaneçam idênticas de um teste para o outro.

Por Que Escolher Este Produto

• Precisão Plug-and-Play Calibrada de Fábrica: Cada sistema chega totalmente montado, alinhado e calibrado contra padrões certificados de gaussímetro na fábrica. Ao contrário de configurações laboratoriais desagregadas que exigem alinhamento mecânico complexo no local, ajuste do entreferro e calibração de campo, esta unidade está operacional imediatamente após a chegada, garantindo conformidade com as normas GB/T 18711-2002 sem atrasos dispendiosos de comissionamento.
• Ampla Capacidade de Campo Contínuo de 0 a 3000 mT: Oferecendo um campo magnético excepcionalmente amplo e continuamente ajustável de até 3000 mT, este analisador cobre o espectro operacional de estudos de separação de baixa, média e alta intensidade. Os pesquisadores podem analisar mídias de magnetita altamente magnéticas, minérios torrados moderadamente magnéticos e compostos ferromagnéticos sintéticos em uma única estação de trabalho consolidada.
• Estação de Trabalho Móvel Ergonômica Autônoma: A arquitetura de carrinho tudo-em-um abriga o jugo eletromagnético, o reservatório de água, as válvulas fluídicas, o motor mecânico e o controlador digital em um espaço compacto. Rodízios traváveis de serviço pesado permitem o transporte contínuo entre salas de preparação de minerais e laboratórios analíticos, enquanto o gabinete de armazenamento integrado protege vidrarias sensíveis contra quebras acidentais.
• Agitação Hidrodinâmica para Pureza Inigualável: O ângulo projetado de 45 graus, o curso de 40 mm e o ciclo de oscilação de 70 ciclos por minuto geram fluidização ideal sem perturbar a captura magnética. Esta dinâmica evita o arraste de gangue dentro de aglomerados magnéticos, garantindo que os ensaios alcancem repetibilidade excepcional, alto fechamento de balanço de massa e separação nítida de frações.
• Qualidade de Construção Industrial para Durabilidade de Longo Prazo: Construído com um chassi de aço reforçado maciço de 220 kg, articulações excêntricas usinadas com precisão e revestimentos em pó resistentes à corrosão, o equipamento oferece décadas de desempenho confiável em ambientes exigentes de laboratório industrial e de mineração.

Entre em contato com nossa equipe técnica de processamento mineral hoje mesmo para solicitar um orçamento, discutir requisitos de tensão personalizados ou descobrir como este separador magnético avançado pode trazer velocidade, precisão e conformidade para o seu laboratório analítico.
