Acessórios para vácuo

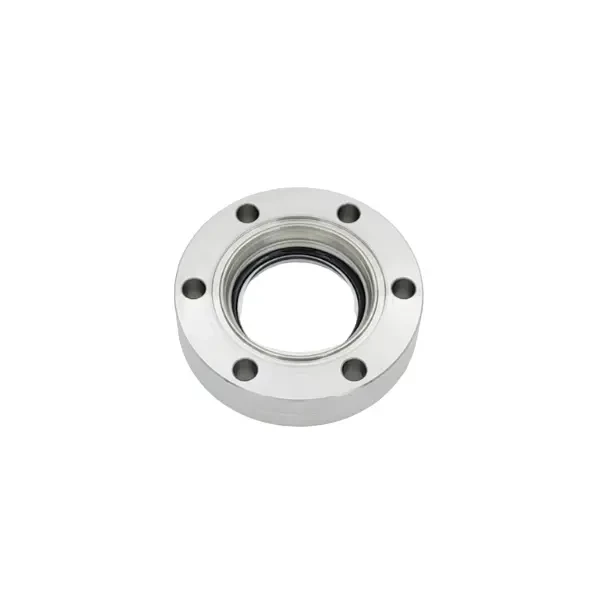

CF Janela de observação de vácuo ultra-alto Flange da janela Vidro com alto teor de borosilicato Vidro de observação
Número do item : KT-VA02
O preço varia com base em especificações e personalizações
- Espessura elevada do vidro borossilicato
- 1mm~5mm
- Temperatura de trabalho
- -200℃ ~ +300℃

Envio:
Entre em contato conosco para obter detalhes de envio. Aproveite Garantia de envio dentro do prazo.
Solicite sua cotação personalizada 👋
Obtenha sua cotação agora! Deixe um recado Obtenha um orçamento rápido Via Chat OnlineAplicação do produto
A flange de janela de observação de ultra-alto vácuo CF com visor de vidro com alto teor de borossilicato foi especificamente concebida para ambientes que requerem condições de ultra-alto vácuo, normalmente acima de 10^-9 Torr. Este produto é indispensável na investigação científica de ponta e em aplicações industriais, incluindo
- Fabrico de semicondutores: Assegurar a observação e o controlo precisos durante o processo de fabrico.
- Revestimento em vácuo: Monitorização do processo de revestimento sem comprometer a integridade do vácuo.
- Instrumentos ópticos: Fornecimento de uma visão clara para configurações ópticas em condições de vácuo ultra-elevado.
- Aeroespacial: Apoio à investigação e às experiências em câmaras de simulação espacial.
- Experiências de investigação científica: Facilita a observação pormenorizada em várias experiências científicas.
Caraterísticas do produto
Material de vidro com alto teor de borosilicato
- Baixo coeficiente de expansão: O vidro com elevado teor de borossilicato utilizado neste produto tem um coeficiente de expansão extremamente baixo de 3,3 x 10^-6/K, assegurando uma distorção mínima sob alterações de temperatura.
- Estabilidade térmica: Capaz de operar em uma ampla faixa de temperatura de -200 ℃ a +300 ℃, tornando-o versátil para várias aplicações.
- Estabilidade química: Resistente à corrosão ácida e alcalina, garantindo uma longa vida útil.
- Alta transmitância de luz: Com uma transmissão de luz superior a 92%, o vidro permite uma observação clara do interior da câmara de vácuo.
Flange em aço inoxidável
- Durabilidade: Construída em aço inoxidável de alta qualidade, a flange oferece uma elevada força e resistência à corrosão, garantindo longevidade.
- Desempenho da vedação: A excelente vedação assegura um ambiente de vácuo estável e fiável, crucial para aplicações de vácuo ultra-elevado.
Personalização e instalação
- Variedade de especificações: Estão disponíveis vários tamanhos de flange e dimensões elevadas de vidro borossilicato para satisfazer diversos requisitos de aplicação.
- Instalação fácil: Concebida para cumprir as normas CF, a flange é fácil de instalar e manter, poupando tempo e esforço.
Detalhes e peças
Especificações técnicas
Modelo | ΦH | ΦC | ΦD | n-ΦP | B |
---|---|---|---|---|---|
CF 16 | 34 | 27 | 14 | 6-Φ4.3 | 18 |
CF 25 | 54 | 43 | 23 | 6-Φ6.6 | 14 |
CF 35 | 70 | 58.7 | 38 | 6-Φ6.6 | 16 |
CF 50 | 86 | 72.4 | 50 | 8-Φ8.4 | 17 |
CF 63 | 114 | 92.2 | 62 | 8-Φ8.4 | 20 |
CF 100 | 152 | 130.3 | 95 | 16-Φ8.4 | 20 |
CF 150 | 202 | 181.1 | 146 | 20-Φ8.4 | 22 |
CF 200 | 253 | 231.9 | 146 | 24-Φ8.4 | 24.5 |
Princípio de funcionamento
A flange da janela de observação de ultra-alto vácuo CF funciona com base no princípio da manutenção de um ambiente de ultra-alto vácuo, permitindo ao mesmo tempo uma observação clara. O vidro com alto teor de borossilicato, com seu baixo coeficiente de expansão e excelente estabilidade térmica, garante que a janela permaneça estável e clara mesmo sob variações extremas de temperatura. A flange de aço inoxidável, com a sua construção robusta e propriedades de vedação superiores, garante que a integridade do vácuo é mantida, evitando qualquer fuga que possa comprometer o ambiente. Esta combinação de materiais e design permite uma monitorização e controlo precisos dos processos dentro da câmara de vácuo.
Vantagens do produto
Fiabilidade em vácuo ultra-alto
- Funcionamento estável: A combinação de vidro com alto teor de borossilicato e flange de aço inoxidável garante um desempenho fiável em condições de vácuo ultra-alto.
- Observação clara: A elevada transmissão de luz do vidro permite uma observação clara, facilitando o controlo preciso dos processos dentro da câmara de vácuo.
Flexibilidade e facilidade de utilização
- Especificações múltiplas: Está disponível uma gama de tamanhos de flange e dimensões de vidro para satisfazer diferentes necessidades de aplicação.
- Instalação fácil de utilizar: O design da flange standard CF assegura uma instalação fácil e rápida, bem como uma manutenção simples.
Este produto é a escolha ideal para quem necessita de uma observação fiável, clara e flexível em ambientes de vácuo ultra-elevado, o que o torna um recurso valioso no fabrico de semicondutores, revestimento a vácuo, instrumentos ópticos, aeroespacial e experiências de investigação científica.
