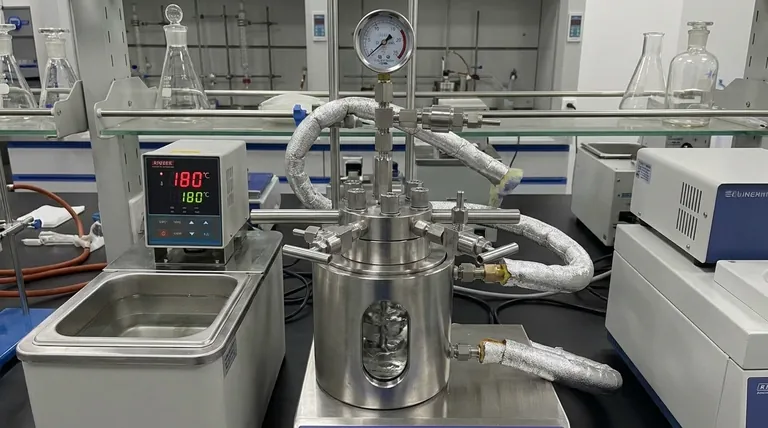

Em vasos agitados, a transferência de calor é a troca controlada de energia térmica entre o conteúdo do vaso e uma fonte ou sumidouro externo. Este processo é fundamental para gerenciar a temperatura de reações químicas, cristalizações ou operações de mistura. É tipicamente realizado usando um meio de aquecimento ou resfriamento que flui através de uma camisa que envolve o vaso ou através de serpentinas internas, com o agitador desempenhando o papel mais crítico na determinação da taxa de troca de calor.
A eficácia da transferência de calor em um tanque agitado não é ditada apenas pela temperatura do fluido de aquecimento ou resfriamento. É fundamentalmente controlada pelo agitador, que cria a turbulência necessária para quebrar a camada isolante de fluido na parede do vaso, governando assim a eficiência geral do processo.
A Equação Fundamental: Q = U A ΔT
Para entender e controlar a transferência de calor, contamos com uma equação de engenharia central. Cada variável nesta equação representa um aspecto distinto do sistema que pode ser projetado para um resultado desejado.
Q: A Carga Térmica
Q representa a taxa de transferência de calor necessária, medida em unidades como Watts (W) ou BTU/hr. Este é o seu objetivo de processo. É a quantidade de energia que você precisa adicionar ou remover por unidade de tempo para atingir seu objetivo, seja aquecer reagentes a uma temperatura específica ou remover o calor gerado por uma reação exotérmica.
A: A Área de Transferência de Calor
A é a área de superfície física disponível para troca de calor. Esta é a área da superfície da parede do vaso que está em contato com a camisa de aquecimento/resfriamento, ou a área total da superfície de quaisquer serpentinas internas. Para um determinado vaso, a área é em grande parte fixa, mas a escolha entre uma camisa e serpentinas internas é uma decisão de projeto fundamental.
ΔT: A Força Motriz da Temperatura
ΔT, ou a diferença média de temperatura, é a força motriz para a transferência de calor. Para processos onde as temperaturas mudam ao longo do tempo (como um lote aquecendo), usamos a Diferença de Temperatura Média Logarítmica (LMTD). Ela calcula com precisão a média da diferença de temperatura entre o fluido do processo e o fluido utilitário na entrada e na saída, fornecendo uma verdadeira representação da força motriz térmica.
U: O Coeficiente Global de Transferência de Calor
U é o coeficiente global de transferência de calor. Esta é a variável mais complexa e crítica na equação, pois quantifica a resistência total ao fluxo de calor entre o fluido do processo em massa e o fluido utilitário em massa. Um valor U mais alto significa menos resistência e transferência de calor mais eficiente.
Desvendando o Coeficiente Global de Transferência de Calor (U)
A resistência global à transferência de calor (que é o inverso de U, ou 1/U) é a soma de várias resistências individuais em série, muito parecido com resistores elétricos. Para melhorar a transferência de calor, você deve identificar e reduzir a maior resistência na cadeia.
O Coeficiente de Filme Interno (hᵢ)
Este coeficiente representa a resistência térmica da fina camada estagnada de fluido do processo que adere à parede interna do vaso. Em vasos agitados, esta é quase sempre a resistência controladora.
A principal função do agitador é criar turbulência e cisalhamento que rompem essa "camada limite", tornando-a mais fina e reduzindo drasticamente sua resistência. O valor de hᵢ é, portanto, uma função direta da velocidade do agitador, tipo de impulsor e propriedades do fluido (viscosidade, densidade, condutividade térmica).
A Resistência da Parede (xₒ / k)
Esta é a resistência oferecida pelo material físico da própria parede do vaso. Para vasos de metal padrão (como aço inoxidável), a condutividade térmica (k) é alta e a espessura da parede (xₒ) é relativamente pequena, tornando essa resistência desprezível em comparação com os filmes fluidos.
O Coeficiente de Filme Externo (hₒ)
Isso representa a resistência do filme fluido na camisa ou na parte externa das serpentinas. Como fluidos utilitários como vapor, óleo térmico ou água de resfriamento são tipicamente bombeados em altas velocidades para promover a turbulência, essa resistência é frequentemente significativamente menor do que a resistência do filme interno (hᵢ).
Fatores de Incrustação (R_f)
Com o tempo, depósitos, incrustações ou acúmulo de produto podem se formar nas superfícies internas ou externas de transferência de calor. Essa incrustação adiciona outra camada de resistência térmica. No projeto, os engenheiros incluem um "fator de incrustação" para contabilizar essa degradação esperada no desempenho ao longo da vida útil do equipamento, garantindo que o sistema ainda funcione mesmo quando não estiver perfeitamente limpo.
Entendendo as Compensações
Otimizar a transferência de calor não é uma questão simples de maximizar cada variável. Envolve equilibrar fatores de engenharia e econômicos concorrentes.
Potência de Agitação vs. Desempenho
Aumentar a velocidade do agitador aumenta a turbulência e melhora o coeficiente de filme interno (hᵢ). No entanto, a potência exigida pelo motor do agitador aumenta com o cubo de sua velocidade (Potência ∝ N³). Isso significa que um pequeno aumento no desempenho da transferência de calor pode exigir um aumento massivo no consumo de energia e no custo operacional.
Sensibilidade ao Cisalhamento
Muitos processos modernos, particularmente em biotecnologia e produção de polímeros, envolvem materiais sensíveis ao cisalhamento. A mistura de alta velocidade e turbulenta que é excelente para a transferência de calor pode destruir células delicadas ou quebrar moléculas de cadeia longa, arruinando o produto. Nesses casos, os objetivos de transferência de calor devem ser equilibrados com as limitações mecânicas do produto.
O Desafio da Viscosidade
Fluidos de alta viscosidade são excepcionalmente difíceis para a transferência de calor. Eles resistem ao fluxo turbulento, criando uma camada limite espessa e isolante na parede do vaso que é muito difícil para agitadores padrão romperem. Isso resulta em um coeficiente de filme interno (hᵢ) extremamente baixo e baixo desempenho.
Camisa vs. Serpentinas Internas
Uma camisa é simples, fácil de limpar e deixa o interior do vaso desobstruído para uma mistura ideal. No entanto, ela tem uma relação área de transferência de calor/volume relativamente baixa, o que se torna um gargalo em vasos grandes.
As serpentinas internas oferecem uma área de transferência de calor muito maior para o mesmo volume do vaso, permitindo um aquecimento ou resfriamento muito mais rápido. No entanto, são difíceis de limpar e podem criar "zonas mortas" no padrão de mistura se não forem projetadas corretamente.
Fazendo a Escolha Certa para o Seu Processo
Sua abordagem à transferência de calor deve ser ditada pelas demandas específicas do seu fluido de processo e objetivos operacionais.
- Se o seu foco principal é o aquecimento/resfriamento rápido de fluidos de baixa viscosidade: Priorize a criação de turbulência com impulsores de alta velocidade (por exemplo, turbinas) e considere o uso de serpentinas internas para maximizar a área de transferência de calor disponível.
- Se o seu foco principal é o manuseio de um produto de alta viscosidade: Use impulsores de folga estreita, como âncoras ou fitas helicoidais, que raspam fisicamente a camada limite isolante da parede do vaso para garantir a transferência de calor.
- Se o seu foco principal é o processamento de materiais sensíveis ao cisalhamento: Empregue impulsores de grande diâmetro e baixa velocidade que promovam o movimento do fluido em massa e a uniformidade da temperatura sem criar o cisalhamento intenso e prejudicial encontrado nas pontas dos impulsores de alta velocidade.
- Se o seu foco principal é a eficiência operacional a longo prazo: Projete seu sistema com fatores de incrustação realistas e escolha uma configuração de camisa ou serpentina que equilibre o desempenho com a necessidade prática de limpeza e manutenção.
Em última análise, dominar a transferência de calor em um vaso agitado significa projetar intencionalmente um sistema que controle a dinâmica do fluido na superfície de transferência de calor.
Tabela Resumo:
| Fator Chave | Papel na Transferência de Calor | Como Otimizar |
|---|---|---|
| Agitador (hᵢ) | Rompe a camada isolante de fluido na parede (resistência controladora) | Aumentar a velocidade (turbulência); escolher o tipo correto de impulsor |
| Área de Transferência de Calor (A) | Área de superfície para troca de energia (camisa/serpentinas) | Usar serpentinas internas para maior área; camisas para simplicidade |
| Diferença de Temperatura (ΔT) | Força motriz para o fluxo de calor | Usar LMTD para cálculo preciso de processo em batelada |
| Valor U Global | Eficiência total do sistema (1/U = soma das resistências) | Reduzir a maior resistência (geralmente hᵢ); gerenciar incrustações |
