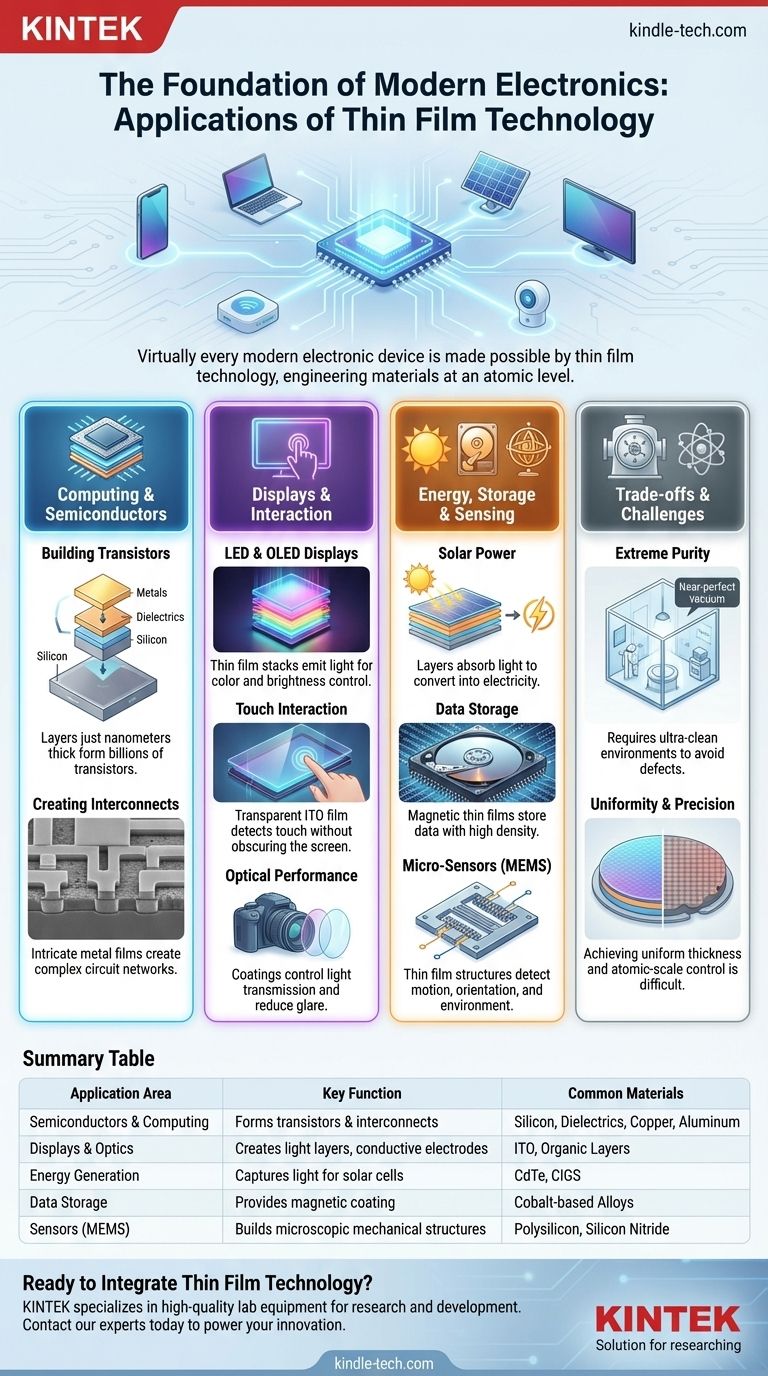

Praticamente todos os dispositivos eletrônicos modernos que você possui são possíveis graças à tecnologia de filmes finos. Este processo fundamental é usado para construir os componentes mais críticos do nosso mundo, incluindo os transistores em microprocessadores de computador, as camadas emissoras de luz em displays LED e OLED, os sensores em nossos telefones e as superfícies de captura de energia de células solares. Filmes finos não são uma única aplicação, mas sim o princípio de fabricação fundamental que permite a miniaturização e a funcionalidade de toda a eletrônica moderna.
O valor central da tecnologia de filmes finos reside na capacidade de projetar materiais em um nível quase atômico. Ao depositar camadas ultrafinas de materiais específicos, obtemos controle preciso sobre as propriedades elétricas, ópticas e físicas necessárias para construir microdispositivos complexos.
A Base da Computação Moderna
A aplicação mais significativa da tecnologia de filmes finos está na fabricação de semicondutores, os cérebros por trás de cada computador, telefone e dispositivo inteligente.
Construindo Transistores Camada por Camada
Um microprocessador moderno contém bilhões de chaves microscópicas chamadas transistores. Estes não são esculpidos a partir de um único bloco, mas são construídos depositando uma sequência de filmes incrivelmente finos de diferentes materiais – como silício, dielétricos para isolamento e metais para condutividade – em uma bolacha de silício. Cada camada tem apenas alguns nanômetros de espessura.
Criando as Interconexões
Uma vez formados os transistores, eles devem ser interligados para criar um circuito funcional. Isso também é conseguido depositando filmes finos de metais condutores, como alumínio ou cobre, em padrões intrincados que formam uma rede multinível de fiação microscópica.
Alimentando Nosso Mundo Visual e Interativo
Desde a tela em que você está lendo isso até a câmera que captura suas fotos, os filmes finos são essenciais para controlar a luz e permitir a interação.
A Magia dos Displays LED e OLED
Os displays modernos são construídos a partir de uma pilha de filmes finos. Na tecnologia LED e OLED, camadas específicas são projetadas para emitir luz quando uma corrente elétrica é aplicada. A espessura e a composição desses filmes determinam a cor e o brilho de cada pixel individual.
Habilitando a Interação por Toque
A capacidade aparentemente mágica de uma tela sensível ao toque vem de um filme fino transparente e eletricamente condutor. Esta camada, frequentemente feita de Óxido de Índio Estanho (ITO), pode detectar a localização do seu dedo medindo a mudança em seu campo elétrico, tudo sem obscurecer o display por baixo.
Melhorando o Desempenho Óptico
As lentes da câmera do seu smartphone ou de outros dispositivos ópticos são revestidas com múltiplos filmes finos. Esses revestimentos antirreflexo são projetados para controlar como a luz é transmitida e refletida, reduzindo o brilho e melhorando a clareza da imagem.
Energia, Armazenamento e Sensoriamento
As aplicações de filmes finos se estendem além da computação e dos displays para áreas críticas como geração de energia, armazenamento de dados e sensoriamento ambiental.
Capturando Energia Solar
As células solares de filme fino são um excelente exemplo desta tecnologia em ação. Elas são feitas depositando camadas sucessivas de materiais fotovoltaicos em um substrato. Cada camada é otimizada para absorver uma parte diferente do espectro solar, maximizando a conversão de luz em eletricidade.
Revolucionando o Armazenamento de Dados
Os discos dentro de um disco rígido são revestidos com um filme fino magnético. Os dados são armazenados alterando a orientação magnética de regiões microscópicas neste filme. A precisão desta camada de filme fino é o que determina a densidade de armazenamento do disco.
Construindo Micro-Sensores (MEMS)
Sistemas Microeletromecânicos (MEMS) são dispositivos microscópicos que combinam componentes eletrônicos e mecânicos. Construídos usando técnicas de filme fino, eles atuam como os sensores em seu telefone para detectar movimento (acelerômetros), orientação (giroscópios) e até mesmo mudanças de altitude.
Compreendendo as Compensações: O Desafio da Precisão
Embora as aplicações sejam poderosas, o processo de criação de filmes finos é extraordinariamente exigente e representa um desafio técnico significativo.
A Necessidade de Pureza Extrema
A deposição de filme fino deve ocorrer em um vácuo quase perfeito. Quaisquer átomos ou moléculas perdidos podem introduzir defeitos no filme, arruinando o desempenho do dispositivo final. Isso requer equipamentos complexos e caros.
A Dificuldade da Uniformidade
Conseguir uma espessura de filme perfeitamente uniforme em toda uma superfície – seja uma bolacha de silício de 12 polegadas ou um painel de display de 65 polegadas – é incrivelmente difícil. Variações de até mesmo alguns átomos podem levar à falha do dispositivo, impactando o rendimento e o custo de fabricação.
Controle em Escala Atômica
Todo o processo depende do controle da deposição de material com precisão atômica. Esse nível de controle exige máquinas sofisticadas e monitoramento constante, tornando a fabricação de semicondutores e displays uma das indústrias que mais exigem capital no mundo.
Fazendo a Escolha Certa para o Seu Objetivo
Compreender o papel dos filmes finos é crucial para qualquer profissional que trabalhe com tecnologia moderna, pois a aplicação específica molda diretamente o objetivo de engenharia.
- Se o seu foco principal é o design de semicondutores: Seu objetivo é usar a deposição de filme fino para criar transistores e interconexões menores, mais rápidos e mais eficientes em termos de energia.
- Se o seu foco principal é a tecnologia de displays: Você está aproveitando filmes finos para controlar a emissão de luz e a condutividade com perfeita uniformidade e transparência.
- Se o seu foco principal são os sistemas de energia: Você está projetando filmes finos multicamadas para maximizar a absorção de fótons em células solares ou o fluxo de íons em baterias avançadas.
- Se o seu foco principal são sensores ou MEMS: Você depende da deposição de filme fino para construir estruturas mecânicas microscópicas que podem responder de forma confiável a fenômenos físicos.
Em última análise, dominar os princípios dos filmes finos é equivalente a compreender os blocos de construção fundamentais de toda a nossa infraestrutura digital.
Tabela Resumo:
| Área de Aplicação | Função Chave do Filme Fino | Materiais Comuns Usados |
|---|---|---|
| Semicondutores e Computação | Forma transistores e interconexões em microchips. | Silício, Dielétricos, Cobre, Alumínio |
| Displays e Óptica | Cria camadas emissoras de luz (OLED/LED) e eletrodos condutores transparentes. | Óxido de Índio Estanho (ITO), Camadas Orgânicas |
| Geração de Energia | Captura luz em células solares fotovoltaicas. | Telureto de Cádmio (CdTe), CIGS |
| Armazenamento de Dados | Fornece revestimento magnético para discos rígidos. | Ligas à Base de Cobalto |
| Sensores (MEMS) | Constrói estruturas mecânicas microscópicas para sensoriamento de movimento e ambiental. | Polisilício, Nitreto de Silício |
