O papel fundamental do PTFE no fabrico de semicondutores: das condutas de gás ao isolamento elétrico

Introduzir

Como fluoroplástico de alto desempenho, o politetrafluoroetileno (PTFE) tornou-se um material-chave indispensável no campo do fabrico de semicondutores devido à sua estabilidade química única, resistência à corrosão, resistência a altas temperaturas e excelente desempenho de isolamento elétrico.Desde as condutas de distribuição de gás de alta pureza até aos componentes de isolamento elétrico de precisão, a aplicação multifacetada do PTFE na cadeia da indústria de semicondutores oferece importantes garantias de pureza, estabilidade e fiabilidade do processo de fabrico.

I.Materiais de base para sistemas de distribuição de gases e líquidos

O fabrico de semicondutores tem requisitos extremamente elevados para a pureza de gases e líquidos.Mesmo uma contaminação residual pode causar uma queda significativa no rendimento das pastilhas.O PTFE e os seus materiais modificados (como o PFA) são ideais para o transporte de produtos químicos corrosivos, gases e líquidos de elevada pureza devido à sua inércia química ultra-elevada e propriedades de superfície lisa:

1. Resistência à corrosão e garantia de elevada pureza:O PTFE dificilmente reage com quaisquer reagentes químicos (incluindo ácidos fortes, bases fortes e solventes orgânicos), o que pode efetivamente evitar a contaminação do meio durante o processo de entrega.Por exemplo, os tubos de PFA de elevada pureza são utilizados na produção de semicondutores para transportar líquidos corrosivos, tais como soluções de gravação e agentes de limpeza.As suas caraterísticas de libertação sem impurezas garantem a pureza dos fluidos de processo.
2. Adaptabilidade a ambientes de alta temperatura:O PTFE pode manter um desempenho estável numa vasta gama de temperaturas de -196°C a 260°C, satisfazendo os requisitos de transmissão de gases a alta temperatura (tais como gases de transporte em processos CVD) no fabrico de semicondutores.A sua baixa permeabilidade também pode evitar fugas de gás e garantir um controlo preciso dos parâmetros do processo.
3. Vantagens da monitorização em tempo real:A conceção do tubo PFA translúcido permite aos engenheiros observar diretamente o estado do fluido no tubo, identificar rapidamente bolhas ou contaminantes e melhorar significativamente a eficiência do tratamento de anomalias do processo.

II.A aplicação final do desempenho do isolamento elétrico

O equipamento de semicondutores envolve a transmissão de sinais de alta frequência e sistemas de circuitos de precisão, e os requisitos para materiais de isolamento são extremamente rigorosos.As propriedades dieléctricas do PTFE fazem dele o material de eleição para os principais componentes eléctricos:

1. Integridade do sinal de alta frequência:A baixa constante dielétrica do PTFE (cerca de 2,1) e o baixo fator de perda permanecem estáveis na faixa de 60-600 bilhões de Hz, tornando-o um meio de isolamento ideal para equipamentos de comunicação 5G, embalagem de chips de alta frequência e outros cenários, minimizando a atenuação do sinal.
2. Fiabilidade ambiental extrema:O PTFE ainda pode manter uma elevada resistência de isolamento (>10^18 Ω-cm) e resistência à rutura (>20 kV/mm) em ambientes de alta temperatura, alta humidade ou forte interferência electromagnética.Por exemplo, a camada de isolamento do elemento de aquecimento do equipamento de semicondutores utiliza PTFE modificado, que pode funcionar durante muito tempo a mais de 200°C sem falhas.
3. Função de proteção eletrostática:O baixo coeficiente de atrito do PTFE (0,05-0,1) pode inibir eficazmente a acumulação de eletricidade estática e evitar danos microestruturais causados por descargas electrostáticas durante o processamento da bolacha.

III.Controlo da poluição e melhoria da estabilidade do processo

O requisito de limpeza para o fabrico de semicondutores é ISO Classe 1 (≤12 partículas por metro cúbico).As múltiplas caraterísticas do PTFE fornecem múltiplas garantias para o ambiente de sala limpa:

1. Propriedades anti-aderentes da superfície:A energia superficial ultra-baixa do PTFE torna-o praticamente não aderente a qualquer substância.Quando utilizado para revestimentos de câmaras de reação e revestimentos de suporte de bolachas, pode reduzir significativamente a deposição de subprodutos e prolongar os ciclos de manutenção do equipamento.
2. Proteção contra a inércia química:Na limpeza húmida, na gravação e noutros processos, os vedantes das válvulas e as peças do corpo da bomba feitas de PTFE podem suportar a erosão a longo prazo por reagentes altamente corrosivos, como o ácido fluorídrico e o amoníaco, evitando a contaminação por iões metálicos.

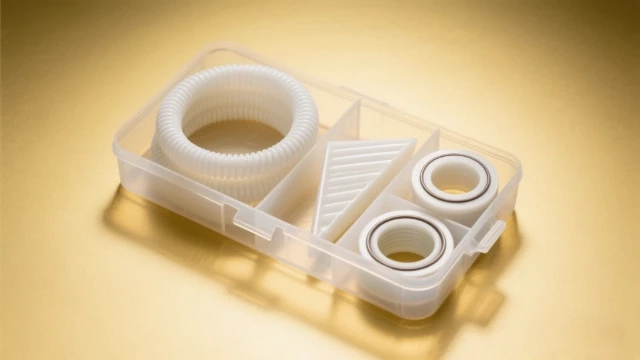

3. Fabrico de componentes de precisão:Através de processos de moldagem por injeção ou metalurgia do pó, o PTFE pode ser transformado em acessórios de nano-precisão, conectores de tubos, etc., para satisfazer os requisitos de montagem de equipamento de alta precisão, como máquinas de litografia.

IV.Aplicações de ponta e desafios técnicos

À medida que os processos de semicondutores avançam para nós inferiores a 3 nm, os materiais de PTFE também continuam a inovar:

• Modificação do nanopreenchimento:Ao adicionar nanotubos de carbono ou grafeno, a condutividade térmica e a resistência mecânica do PTFE são melhoradas, tornando-o adequado para a camada de isolamento de dissipação de calor de chips de alta potência.
• Tecnologia de revestimento ultra-fino:Os revestimentos de PTFE à escala nanométrica preparados por deposição de camadas atómicas (ALD) foram utilizados para a proteção antipoluição de componentes ópticos de litografia ultravioleta extrema (EUV).
• Problemas de reciclagem ambiental:Embora a estabilidade química do PTFE traga vantagens na utilização, as suas caraterísticas de difícil degradação também causam preocupações ambientais.A indústria está atualmente a explorar a despolimerização química e a tecnologia de reciclagem.

Conclusão

De gasodutos a isolamento elétrico, o papel do PTFE na fabricação de semicondutores penetrou em toda a cadeia da indústria, incluindo a fabricação de bolachas, testes de embalagem e manutenção de equipamentos.Com o rápido desenvolvimento de materiais semicondutores de terceira geração, os requisitos de desempenho do PTFE tornar-se-ão mais rigorosos.No futuro, por meio de avanços na otimização da estrutura molecular, desenvolvimento de materiais compostos e tecnologia de fabricação verde, espera-se que o PTFE desempenhe um papel mais crítico em campos emergentes, como chips de computação quântica e dispositivos de energia de carboneto de silício.A inovação contínua deste material tornar-se-á uma pedra angular importante para promover o avanço da tecnologia de semicondutores.
