Estruturas de filtros ópticos e métodos de construção

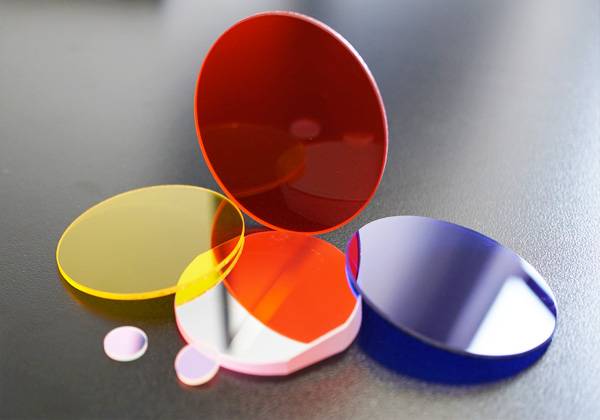

Introdução aos filtros ópticos

Funções dos filtros ópticos

Os filtros ópticos desempenham múltiplas funções críticas em vários sistemas, assegurando não só a proteção de componentes sensíveis, mas também a melhoria da qualidade da imagem e o isolamento preciso de caraterísticas espectrais.Estes filtros funcionam como guardiões, protegendo os delicados sistemas ópticos de factores ambientais nocivos, como o pó, a humidade e os impactos físicos.Ao fazê-lo, prolongam significativamente o tempo de vida operacional destes sistemas, evitando a degradação e assegurando um desempenho consistente ao longo do tempo.

Para além das suas funções de proteção, os filtros ópticos desempenham um papel fundamental na definição da intensidade e qualidade das imagens.Filtram seletivamente os comprimentos de onda indesejados da luz, permitindo apenas a passagem de bandas específicas.Esta transmissão selectiva é crucial em aplicações que vão desde a fotografia à instrumentação científica, onde o controlo preciso do espetro de luz é essencial.Por exemplo, na astrofotografia, os filtros podem isolar comprimentos de onda específicos para captar imagens detalhadas de objectos celestes, enquanto na imagiologia médica ajudam a distinguir diferentes tipos de tecidos com base nas suas assinaturas espectrais.

Além disso, os filtros ópticos são indispensáveis em aplicações de filtragem de energia.Podem isolar caraterísticas espectrais específicas filtrando a energia indesejada, aumentando assim a precisão e a sensibilidade dos sistemas de deteção.Esta capacidade é particularmente valiosa em campos como a espetroscopia e a deteção remota, onde a identificação de assinaturas moleculares ou atómicas específicas é fundamental.Ao afinar cuidadosamente as caraterísticas do filtro, os cientistas e engenheiros podem obter um desempenho ótimo nas respectivas aplicações, assegurando que apenas a informação espetral mais relevante é captada e analisada.

Em resumo, os filtros ópticos não são meros componentes passivos; são participantes activos no desempenho e na fiabilidade dos sistemas ópticos.A sua capacidade de proteger, melhorar e filtrar a informação espetral torna-os ferramentas indispensáveis numa vasta gama de aplicações científicas e tecnológicas.

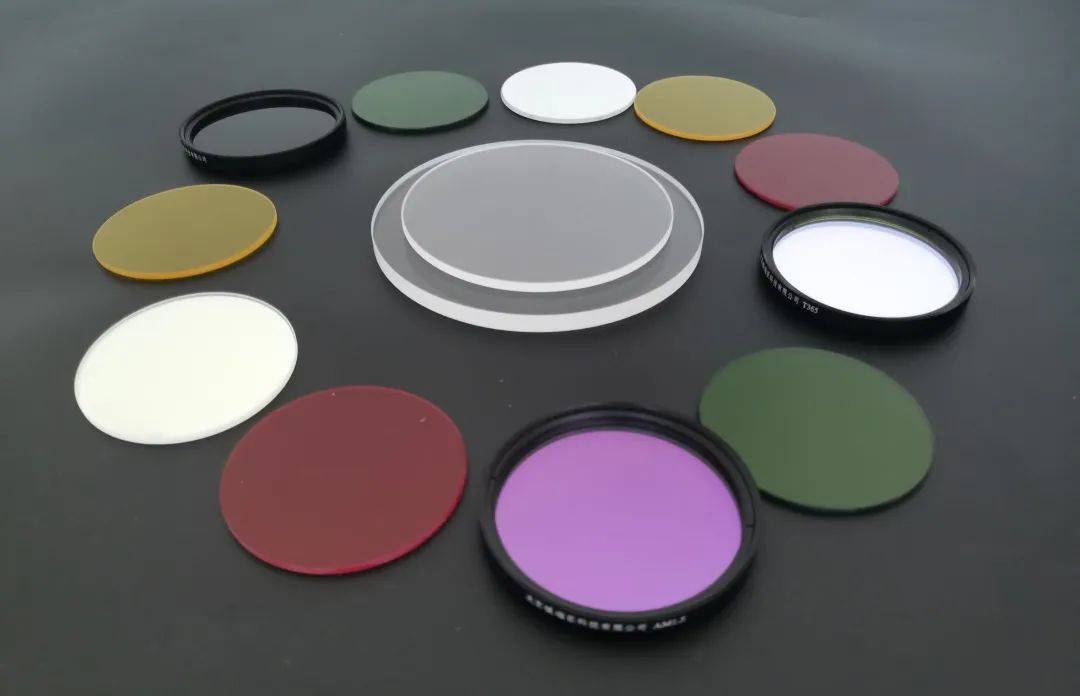

Formas físicas dos filtros

Os filtros ópticos podem ser integrados em várias formas físicas, cada uma delas adaptada a aplicações específicas e a requisitos de desempenho.Um método comum envolve o revestimento de filtros diretamente nas janelas exteriores ou nas ópticas geométricas .Esta abordagem é particularmente eficaz para filtros que precisam de ser integrados sem problemas em sistemas ópticos sem volume ou complexidade adicionais.

Outra forma significativa é o filtro laminado multi-substrato .Este tipo de filtro é construído através da estratificação de vários substratos, cada um deles revestido com diferentes materiais ópticos.A estrutura laminada permite capacidades de filtragem espetral mais complexas, uma vez que as diferentes camadas podem ser concebidas para interagir com a luz de formas específicas.Por exemplo, uma camada pode ser optimizada para uma elevada transmissão no espetro visível, enquanto outra pode ser concebida para bloquear a radiação infravermelha.

A escolha entre filtros laminados de substrato único e de múltiplos substratos depende das necessidades específicas da aplicação.Os filtros de substrato único são geralmente mais simples e mais económicos, tornando-os adequados para tarefas básicas de filtragem.Por outro lado, os filtros laminados multi-substratos oferecem maior flexibilidade e desempenho, mas a um custo e complexidade mais elevados.

Em resumo, as formas físicas dos filtros ópticos - quer sejam revestidos diretamente em superfícies ou construídos através de laminação multi-substrato - fornecem um conjunto de ferramentas versátil para gerir a luz em sistemas ópticos.

Métodos de filtragem

A filtragem em sistemas ópticos pode ser efectuada através de três mecanismos principais: absorção, reflexão e transmissão de energia luminosa.Cada método oferece vantagens únicas e é adequado a diferentes aplicações com base nas caraterísticas espectrais e condições ambientais necessárias.

• Absorção:Este método envolve a absorção selectiva de certos comprimentos de onda da luz pelos materiais.A energia absorvida é normalmente convertida em calor.Os filtros de absorção são frequentemente utilizados em aplicações onde é necessário remover comprimentos de onda específicos do espetro de luz, como em instrumentos científicos ou filtros fotográficos.

• Reflexão:A filtragem por reflexão baseia-se no princípio de que certos materiais ou revestimentos podem refletir comprimentos de onda específicos da luz, deixando passar outros.Este método é normalmente utilizado em aplicações que exigem uma elevada refletividade, como em espelhos ou revestimentos antirreflexo, para aumentar a eficiência dos sistemas ópticos.

• Transmissão:A filtragem por transmissão consiste em permitir a passagem de certos comprimentos de onda da luz, bloqueando outros.Isto é conseguido através da utilização de materiais com propriedades ópticas específicas que permitem uma transmissão selectiva.Os filtros de transmissão são amplamente utilizados em vários dispositivos ópticos, incluindo câmaras, microscópios e espectrómetros, para isolar e analisar regiões espectrais específicas.

A compreensão destes métodos de filtragem é crucial para a conceção e construção de filtros ópticos que satisfaçam os requisitos precisos de diferentes aplicações.Cada método contribui para o desempenho e funcionalidade globais dos sistemas ópticos, assegurando uma gestão óptima da luz e da análise espetral.

Métodos de construção de filtros ópticos

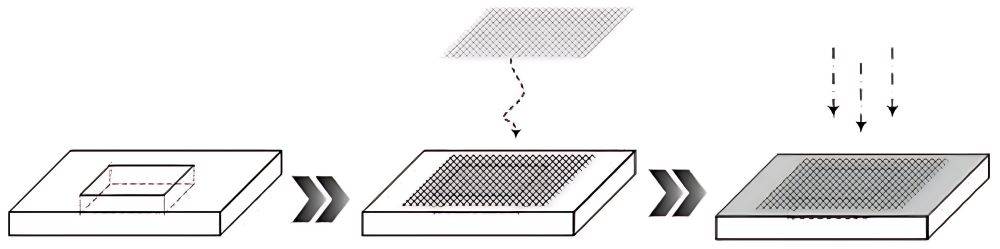

Revestimentos macios - Riscagem e laminação

Os revestimentos suaves são um componente crítico no fabrico de filtros passa-banda e de borda, particularmente em ambientes onde a resistência à humidade é fundamental.Estes revestimentos são aplicados a substratos individuais, que são depois meticulosamente traçados para obter as caraterísticas de filtragem desejadas.O processo de marcação envolve cortar ou marcar com precisão as superfícies revestidas para definir regiões ou padrões específicos que influenciarão o desempenho do filtro.

Uma vez marcados, os substratos revestidos são laminados em conjunto utilizando epóxi resistente à humidade.Este processo de laminação não só fixa os componentes individuais, como também aumenta a durabilidade e a resistência do filtro a factores ambientais, como a humidade e as flutuações de temperatura.O epóxi une os substratos enquanto mantém a integridade dos revestimentos, assegurando que o filtro mantém o seu desempenho ao longo do tempo.

Este método é particularmente eficaz para aplicações que requerem elevada precisão e estabilidade, como nos sistemas ópticos em que mesmo pequenas variações no desempenho do filtro podem afetar significativamente a eficácia global do sistema.A combinação de traçado e laminação com epóxi resistente à humidade garante que os filtros podem suportar os rigores de vários ambientes operacionais, tornando-os ideais para utilização numa vasta gama de aplicações ópticas.

Revestimento macio - Laminado

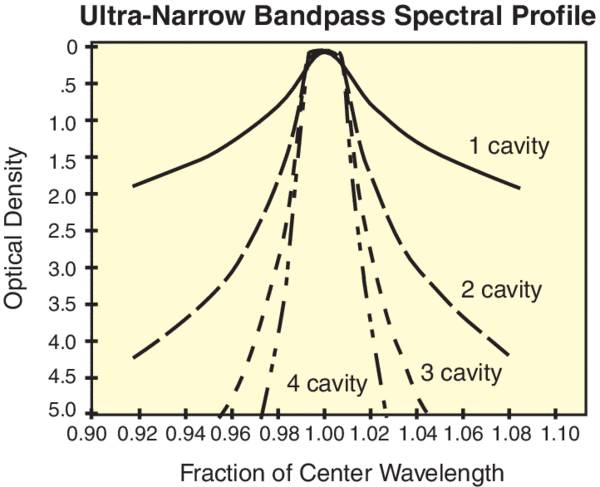

Para filtros passa-banda que exigem relações sinal-ruído excepcionais, é utilizado o método laminado de revestimento suave.Neste processo, os componentes são meticulosamente revestidos em substratos separados, assegurando que cada camada é precisamente adaptada para melhorar o desempenho do filtro.Estes substratos revestidos são depois laminados em conjunto utilizando epóxi resistente à humidade, o que não só assegura a integridade do filtro como também proporciona uma barreira robusta contra factores ambientais que poderiam degradar o desempenho ao longo do tempo.

Este método é particularmente vantajoso em ambientes onde a elevada humidade ou a exposição à humidade são uma preocupação.O epóxi resistente à humidade actua como um selo protetor, mantendo as caraterísticas de desempenho do filtro e assegurando a fiabilidade a longo prazo.Ao isolar os componentes revestidos da humidade externa, os filtros laminados de revestimento macio podem manter as suas elevadas relações sinal/ruído, tornando-os ideais para aplicações que requerem uma filtragem ótica consistente e de alta qualidade.

Revestimento macio - Lacuna de árgon

A técnica Soft Coat - Argon Gap foi especificamente concebida para aumentar a durabilidade e o desempenho dos filtros sujeitos a intensa radiação solar ou ultravioleta (UV).Este método envolve o revestimento de componentes individuais em substratos separados, assegurando que cada camada é optimizada para a sua função específica antes de serem meticulosamente laminadas em conjunto.

Uma das principais caraterísticas desta técnica é a utilização de linhas de ligação resistentes à humidade durante o processo de laminação.Estas linhas de ligação são cruciais para manter a integridade do filtro em condições ambientais adversas, evitando qualquer degradação devido à entrada de humidade.Ao utilizar um espaço de árgon, este método assegura que o filtro permanece eficaz mesmo sob exposição prolongada à radiação UV, que pode causar danos significativos em filtros menos protegidos.

O processo meticuloso de revestimento em substratos separados e a subsequente laminação não só aumentam a resistência do filtro aos factores ambientais, como também garantem que o filtro mantém as suas caraterísticas espectrais ao longo do tempo.Isto faz com que a técnica Soft Coat - Argon Gap seja a escolha ideal para aplicações em que a elevada radiação solar ou UV é uma preocupação constante, como na exploração espacial ou na aviação de alta altitude.

Em resumo, a técnica Soft Coat - Argon Gap oferece uma solução robusta para filtros expostos a radiações solares ou UV extremas, garantindo um desempenho e fiabilidade a longo prazo através dos seus avançados processos de revestimento e laminação.

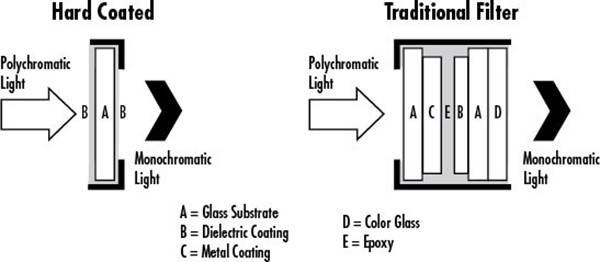

Revestimento duro - Dinâmica espetral de peças unitárias

Os revestimentos de filtros rígidos são meticulosamente depositados em substratos individuais, um processo que exige precisão e controlo.Estes revestimentos são concebidos para apresentarem caraterísticas espectrais específicas, mas não são imunes às influências ambientais.Nomeadamente, a resposta espetral destes filtros de revestimento duro pode mudar em resposta a alterações na humidade.Este fenómeno é particularmente relevante em ambientes onde os níveis de humidade flutuam, afectando potencialmente o desempenho dos sistemas ópticos que dependem destes filtros.

Para atenuar estes desvios espectrais, são utilizadas técnicas avançadas para estabilizar os revestimentos.Por exemplo, a utilização de epóxis resistentes à humidade durante o processo de laminação pode ajudar a minimizar o impacto da humidade na dinâmica espetral dos filtros.Além disso, podem ser implementados métodos de encapsulamento para proteger ainda mais os substratos com revestimento duro dos factores ambientais, garantindo um desempenho espetral mais consistente ao longo do tempo.

Compreender e abordar a dinâmica espetral dos filtros com revestimento duro é crucial para manter a integridade e a precisão dos sistemas ópticos.Através da implementação de métodos de construção robustos e de medidas de proteção, a fiabilidade destes filtros pode ser significativamente melhorada, garantindo o seu desempenho ideal em condições ambientais variáveis.

Revestimento duro - Multi-elemento - Laminado para estabilização/montagem

No domínio da construção de filtros ópticos, o Revestimento duro - Multi-elemento - Laminado para estabilização/montagem destaca-se pelas suas capacidades robustas de aumentar a durabilidade e a estabilidade de conjuntos com vários substratos.Esta técnica envolve a deposição de revestimentos duros em um ou mais substratos, seguida de laminação com epóxi resistente à humidade.Este processo não só assegura a estabilidade mecânica do conjunto, como também o fortalece contra factores ambientais, como a humidade e as flutuações de temperatura.

A etapa de laminação, em particular, é crucial, uma vez que utiliza epóxi especificamente formulado para resistir à humidade, evitando assim a delaminação e mantendo a integridade das propriedades ópticas ao longo do tempo.Este método é particularmente vantajoso em aplicações em que os conjuntos de filtros são expostos a condições adversas, como em ambientes aeroespaciais ou industriais.

Além disso, a natureza multi-elemento desta abordagem permite a integração de várias funcionalidades ópticas num único conjunto, aumentando a eficiência e a versatilidade do sistema de filtragem.A combinação de revestimentos duros e laminação resistente à humidade resulta numa estrutura de filtro que não só é estável como também capaz de suportar os rigores de uma utilização prolongada.

Em resumo, o Revestimento duro - Multi-elemento - Laminado para estabilização/montagem representa um avanço significativo no campo da construção de filtros ópticos, oferecendo maior estabilidade, durabilidade e resistência ambiental.

Revestimento duro - Multi-elemento - Conjunto laminado

O revestimento duro - multielementos - montagem laminada envolve a aplicação meticulosa de filtros rígidos Stabilife em substratos, seguido da laminação destes componentes com epóxi.Este método é particularmente vantajoso para a montagem de múltiplos elementos ópticos numa unidade única e coesa.A ligação epoxídica não só assegura a integridade estrutural como também aumenta a durabilidade global e a resistência a factores ambientais como a humidade e as flutuações de temperatura.

As principais caraterísticas desta técnica de montagem incluem:

• Revestimento de precisão:Os filtros duros Stabilife® são depositados com precisão nos substratos, garantindo uma cobertura uniforme e um desempenho ótimo.
• Epóxi resistente à humidade:A utilização de epóxi no processo de laminação proporciona uma ligação resistente à humidade, protegendo os elementos ópticos da degradação devida à exposição ambiental.
• Integração de vários elementos:Este método permite a integração perfeita de vários elementos ópticos, melhorando a funcionalidade e a versatilidade do conjunto final.

Ao combinar estes elementos, o processo de revestimento duro - elementos múltiplos - montagem laminada assegura que o filtro ótico resultante é robusto e altamente eficaz em várias aplicações.

Revestimento duro - Múltiplos elementos - Montagem mecânica

A integração do Stabilife® Hard Filter Coating em substratos é um processo sofisticado que envolve não só a aplicação de revestimentos avançados, mas também a montagem mecânica exacta destes componentes.Este processo de montagem é crucial para garantir a durabilidade e a funcionalidade dos filtros ópticos, particularmente em ambientes onde o stress mecânico e os impactos físicos são comuns.

A montagem mecânica destes substratos revestidos envolve normalmente a utilização de suportes maquinados e várias hardware mecânico .Estes componentes são cuidadosamente selecionados e concebidos para proporcionar um ajuste estável e seguro, garantindo que os filtros ópticos permanecem intactos e funcionais em várias condições operacionais.Os suportes são muitas vezes concebidos à medida para corresponder às dimensões e requisitos específicos dos substratos revestidos, garantindo um ajuste perfeito e um desempenho ótimo.

Para além dos suportes, o processo de montagem também incorpora uma gama de hardware mecânico tais como parafusos, cavilhas e grampos.Estes elementos são essenciais para fixar os substratos revestidos no lugar, evitando qualquer movimento ou desalinhamento que possa comprometer o desempenho do filtro.A escolha do hardware também é crítica, uma vez que deve ser compatível com os materiais de revestimento para evitar quaisquer reacções químicas ou degradação ao longo do tempo.

O processo de montagem mecânica é meticulosamente executado para garantir que os filtros ópticos não só são fixados de forma segura, mas também alinhados de acordo com especificações precisas.Este alinhamento é particularmente importante para manter as propriedades ópticas do filtro, tais como a sua capacidade de transmitir ou bloquear com exatidão comprimentos de onda específicos da luz.Qualquer desalinhamento pode resultar em desvios espectrais ou redução do desempenho, o que pode ser prejudicial em aplicações críticas.

Em geral, a montagem mecânica do revestimento filtrante duro Stabilife O revestimento duro de filtros Stabilife® em substratos é um passo complexo mas essencial na construção de filtros ópticos.Garante que os filtros são robustos, fiáveis e capazes de desempenhar as funções pretendidas numa vasta gama de condições.
