Factores que influenciam a eficiência da destilação em evaporadores rotativos

Componentes e Funcionalidade dos Evaporadores Rotativos

Componentes principais

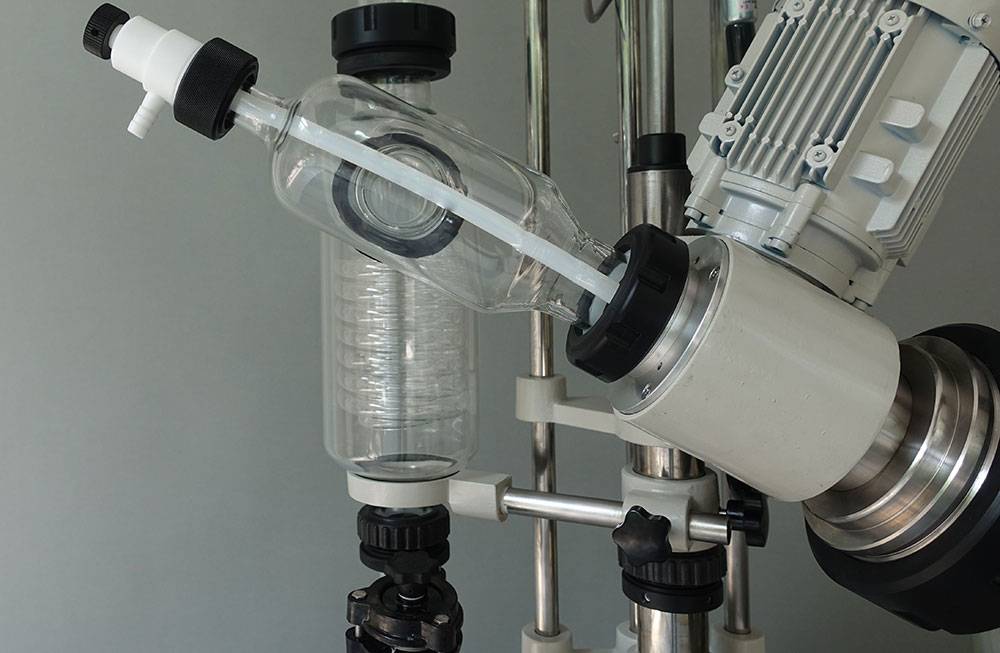

O evaporador rotativo é uma peça sofisticada de equipamento de laboratório concebida para a remoção eficiente de solventes. É composto por vários componentes críticos, cada um desempenhando um papel vital no processo de destilação. No coração do sistema está o motor rotativo que roda o balão de evaporação para criar uma grande área de superfície para evaporação. Esta rotação é normalmente controlada por um motor de velocidade variável, permitindo ajustes precisos com base nas propriedades do solvente e na taxa de evaporação desejada.

O tubo de evaporação é outro componente essencial, facilitando a transferência de calor e de vapores de solvente. É frequentemente feito de vidro, garantindo a compatibilidade com vários solventes e mantendo a integridade da amostra. O sistema de vácuo é crucial para reduzir a pressão dentro do balão de evaporação, diminuindo assim o ponto de ebulição do solvente. Este sistema inclui normalmente uma bomba de vácuo, componentes de vedação e um medidor de vácuo para monitorizar os níveis de pressão.

O panela de aquecimento de fluido é responsável por manter a temperatura necessária para conduzir o processo de evaporação. É normalmente enchido com um meio de aquecimento, como água ou óleo, e a sua temperatura é cuidadosamente regulada para garantir uma destilação eficiente sem comprometer a integridade da amostra. O tubo de condensação e o balão de recolha de amostras de condensação trabalham em conjunto para condensar os vapores do solvente de volta à forma líquida. O tubo de condensação está frequentemente equipado com um sistema de arrefecimento, como a circulação de água refrigerada, para facilitar a rápida condensação e recolha do solvente destilado.

Cada um destes componentes é meticulosamente concebido para otimizar a eficiência e a segurança do processo de evaporação rotativa. A sua funcionalidade combinada assegura que o evaporador rotativo pode lidar com uma vasta gama de solventes e requisitos de destilação, tornando-o uma ferramenta indispensável em ambientes laboratoriais.

Princípio de funcionamento

A operação principal de um evaporador rotativo envolve a colocação do balão de evaporação sob pressão negativa, normalmente obtida por uma bomba de vácuo. Esta pressão negativa reduz significativamente o ponto de ebulição do solvente, facilitando uma evaporação mais rápida e eficiente. Simultaneamente, o balão de evaporação é rodado a uma velocidade constante, o que serve para melhorar o processo de evaporação de várias formas importantes.

Em primeiro lugar, a rotação aumenta a área de superfície do líquido, expondo mais solvente ao vácuo e ao calor, acelerando assim a taxa de evaporação. Isto é semelhante a estender uma toalha molhada para secar mais rapidamente ao sol. Em segundo lugar, a rotação constante ajuda a evitar o sobreaquecimento localizado, assegurando uma distribuição mais uniforme do calor pela superfície do líquido. Esta uniformidade é crucial para manter a integridade dos compostos sensíveis ao calor durante a destilação.

Além disso, a rotação cria uma película fina e uniforme de líquido nas paredes internas do balão. Esta película fina maximiza a área de contacto entre o líquido e o meio de aquecimento, aumentando ainda mais a eficiência da evaporação. A combinação de pressão negativa e rotação controlada cria, assim, um ambiente ótimo para uma evaporação rápida, eficiente e segura do solvente.

Principais considerações para a compra de um evaporador rotativo eficiente

Especificação e tamanho

A seleção do tamanho adequado do evaporador rotativo é crucial para otimizar a eficiência da destilação em ambientes laboratoriais. O tamanho do evaporador rotativo deve ser determinado pelos requisitos específicos da experiência, incluindo quantidade de destilação necessária o número de amostras e os tipos de solventes utilizados.

Factores chave a considerar:

1. Quantidade de destilação:

   • Experiências em pequena escala: Para experiências que requerem uma destilação mínima, os evaporadores rotativos mais pequenos são ideais. Estas unidades são compactas e eficientes, tornando-as adequadas para o manuseamento de pequenos volumes de solventes e amostras.
   • Processamento em grande escala: Por outro lado, para experiências em grande escala ou processamento contínuo, são necessários evaporadores rotativos maiores. Estas unidades podem manusear volumes maiores de solventes e várias amostras simultaneamente, aumentando a produtividade geral.

2. Número de amostras:

   • Amostra única: Se a experiência envolver o processamento de apenas uma amostra de cada vez, um evaporador rotativo de tamanho padrão é suficiente. Isto assegura uma destilação eficiente e direcionada sem capacidade desnecessária.
   • Amostras múltiplas: Para experiências que envolvam várias amostras, recomenda-se um evaporador rotativo maior com capacidade para várias amostras. Isto permite o processamento simultâneo de várias amostras, reduzindo o tempo total de destilação e melhorando a eficiência.

3. Tipos de solventes:

   • Solventes voláteis: Para experiências que envolvam solventes altamente voláteis, são preferíveis evaporadores rotativos mais pequenos. Estas unidades podem manter um controlo mais apertado sobre o processo de destilação, reduzindo o risco de perda de solvente e garantindo resultados precisos.
   • Solventes não voláteis: Para solventes não voláteis ou com pontos de ebulição mais elevados, podem ser necessários evaporadores rotativos maiores. Estas unidades podem lidar com o aumento do calor e da pressão necessários para uma destilação eficiente, garantindo que os solventes são efetivamente separados e recolhidos.

Ao considerar cuidadosamente estes factores, os investigadores podem selecionar o tamanho adequado do evaporador rotativo que se alinha com as suas necessidades experimentais, melhorando, em última análise, a eficiência e a precisão dos seus processos de destilação.

Sistema de vácuo

Um vácuo elevado é essencial para o funcionamento eficiente de um evaporador rotativo, garantindo uma destilação rápida e eficaz. O sistema de vácuo funciona normalmente no intervalo de 10^-2 Torr, facilitado por uma bomba de palhetas rotativas de duas fases. Esta configuração é crucial para manter um nível de vácuo de -0,098MPa ou superior, o que é necessário para uma eficiência de destilação óptima.

Para atingir e manter um vácuo tão elevado, são preferidos materiais como o Teflon, devido às suas excelentes propriedades de vedação. A vedação do vidro também é fundamental, uma vez que proporciona uma barreira robusta contra a fuga de ar, que pode comprometer o vácuo. Adicionalmente, o sistema inclui um controlador de vácuo com um medidor de vácuo, uma válvula de vácuo electro-pneumática e válvulas para libertação de ar e verificação de fugas, assegurando uma monitorização e controlo precisos do ambiente de vácuo.

Em algumas configurações, o sistema de vácuo pode ser complementado com um sistema de gás inerte, permitindo operações em gases como árgon, azoto, hélio ou gás de formação não inflamável. A pressão positiva padrão para tais operações é definida em 2 PSIG (0,14 Bar), com uma válvula de alívio e um manómetro composto (30 PSIG x 30 in. Hg) localizado na câmara de vácuo para segurança e precisão.

Para aplicações especializadas, estão disponíveis opções como um kit adaptador de fluxo para fluxo contínuo com janelas de gás e um sistema de controlo de pressão parcial, aumentando a versatilidade e a precisão do sistema de vácuo em várias configurações experimentais.

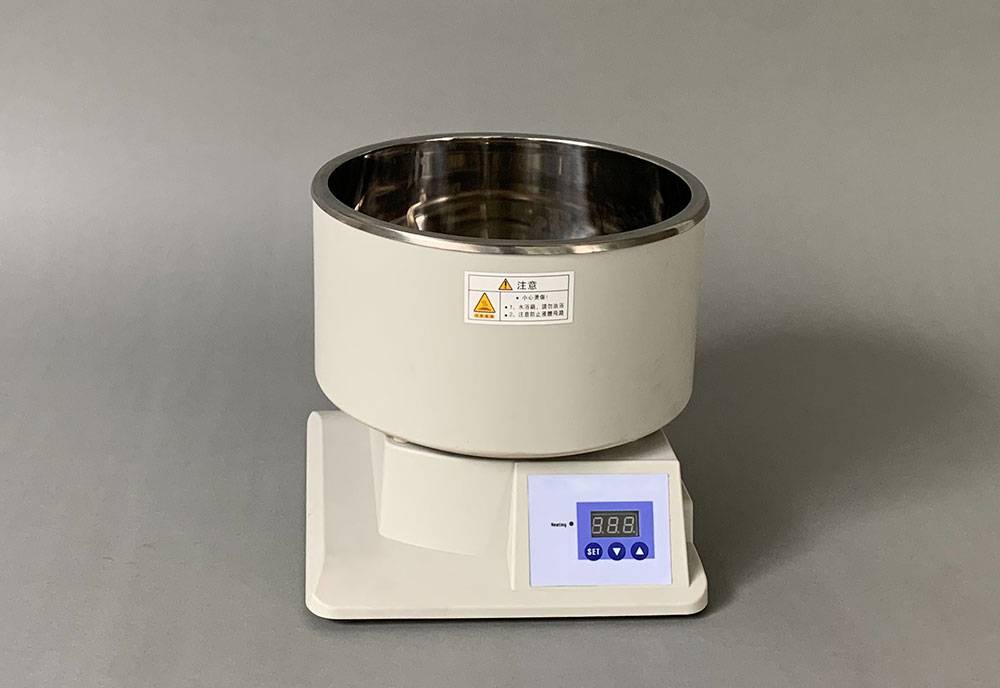

Pote de aquecimento e meio

A temperatura do recipiente de aquecimento é um fator crítico na eficiência de um evaporador rotativo. Deve ser regulada pelo menos 20°C acima do ponto de ebulição do solvente que está a ser utilizado. Isto assegura que o solvente atinge o seu ponto de ebulição de forma rápida e eficiente, facilitando a evaporação rápida. A escolha do meio de aquecimento é igualmente importante. Normalmente, é utilizada água da torneira ou água destilada como meio de aquecimento. A água da torneira está facilmente disponível e é económica, o que a torna uma escolha popular em muitos laboratórios. No entanto, a água destilada tem a vantagem de estar isenta de impurezas, que por vezes podem interferir com o processo de destilação.

Ao selecionar um meio de aquecimento, é essencial ter em conta os requisitos específicos da experiência. Por exemplo, se o solvente for sensível a impurezas, a água destilada pode ser a opção preferida. Por outro lado, se a relação custo-eficácia for uma prioridade, a água da torneira pode ser uma escolha adequada, desde que o solvente não seja particularmente sensível a impurezas. A capacidade do meio para manter uma temperatura consistente também é crucial, uma vez que as flutuações podem afetar o processo de destilação. Por conseguinte, garantir um meio de aquecimento estável é fundamental para alcançar uma eficiência de destilação óptima.

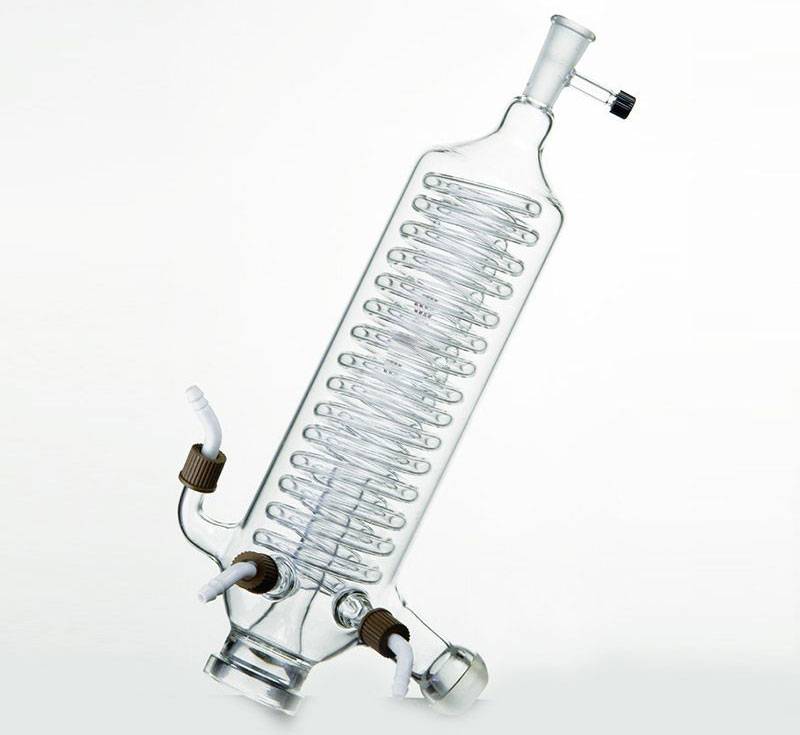

Seleção do condensador

Ao selecionar um condensador para um evaporador rotativo, a decisão principal é entre condensadores verticais e inclinados. Cada tipo oferece vantagens distintas, dependendo dos requisitos específicos da configuração do laboratório.

Os condensadores verticais são particularmente vantajosos em ambientes onde o espaço é escasso. A sua conceção permite uma utilização eficiente do espaço vertical, tornando-os ideais para evaporadores de grande capacidade. Esta orientação vertical garante que o líquido condensado possa fluir diretamente para o balão de recolha sem a necessidade de tubagem adicional ou sistemas de drenagem complexos.

Por outro lado, os condensadores inclinados proporcionam uma superfície de arrefecimento mais gradual, o que pode ser benéfico para solventes com pontos de ebulição mais elevados ou para aqueles que requerem um processo de condensação mais lento e controlado. O design inclinado também pode facilitar uma melhor troca de calor, particularmente em configurações em que o meio de arrefecimento precisa de ser distribuído de forma mais uniforme pela superfície do condensador.

Em resumo, a escolha entre condensadores verticais e inclinados deve basear-se nas necessidades específicas do laboratório, com os condensadores verticais a oferecerem uma solução que poupa espaço e os condensadores inclinados a proporcionarem processos de condensação mais controlados.

Componentes à prova de explosão

Quando se lida com solventes inflamáveis, a segurança das operações laboratoriais torna-se primordial. Para mitigar o risco de explosões, é essencial selecionar componentes especificamente concebidos para evitar tais perigos. Os componentes de vidro, particularmente aqueles com revestimentos à prova de explosão, oferecem uma solução robusta. Esses revestimentos são projetados para suportar as pressões e temperaturas comumente encontradas durante os processos de destilação, reduzindo assim a probabilidade de falhas catastróficas.

Para além dos componentes de vidro à prova de explosão, os evaporadores rotativos equipados com funções de ventilação automática proporcionam uma camada adicional de segurança. Estes sistemas são concebidos para detetar a acumulação de pressão dentro da configuração de destilação e libertá-la automaticamente de forma controlada. Esta caraterística não só previne potenciais explosões, como também assegura que o processo de destilação pode continuar sem problemas, sem intervenção manual.

Em resumo, a integração de componentes de vidro à prova de explosão e evaporadores rotativos com funções de ventilação automática é crucial para manter a segurança no manuseamento de solventes inflamáveis. Estas caraterísticas não só protegem o equipamento, como também salvaguardam o pessoal envolvido no processo de destilação.

Parâmetros que afectam a eficiência da evaporação

Valor de vácuo

O valor de vácuo num evaporador rotativo é um parâmetro crítico que influencia significativamente a eficiência do processo de destilação. Este valor não é meramente um número estático, mas é dinamicamente afetado por vários componentes chave, incluindo a bomba de vácuo, o anel de vedação e o tubo de vácuo. Cada um destes componentes desempenha um papel vital na manutenção da integridade e estabilidade do sistema de vácuo.

A bomba de vácuo, frequentemente o coração do sistema, é responsável pela criação da pressão negativa necessária. A sua eficiência é diretamente proporcional ao valor de vácuo alcançado. As bombas de alta qualidade, normalmente fabricadas com materiais como o Teflon, são preferidas porque podem suportar níveis de vácuo mais elevados (até -0,098 MPa ou mais) sem comprometer a durabilidade.

O anel de vedação, outro elemento crítico, assegura que o vácuo permanece intacto, evitando quaisquer fugas. Materiais como a borracha ou o silicone são normalmente utilizados para os anéis de vedação devido à sua flexibilidade e resistência a vários solventes. Um sistema bem vedado pode manter um valor de vácuo consistente, aumentando assim a eficiência global da destilação.

Por último, o tubo de vácuo, que liga a bomba ao sistema de evaporação, deve ser robusto e resistente a temperaturas elevadas e à exposição a produtos químicos. Os tubos de vidro são frequentemente preferidos pela sua transparência e inércia, permitindo uma inspeção visual e um funcionamento seguro. A escolha do material para o tubo de vácuo também pode ter impacto no valor do vácuo, uma vez que determinados materiais podem absorver ou libertar gases, afectando o nível de vácuo global do sistema.

Em resumo, o valor de vácuo num evaporador rotativo é um parâmetro multifacetado influenciado pela interação entre a bomba de vácuo, o anel de vedação e o tubo de vácuo. Cada componente deve ser cuidadosamente selecionado e mantido para garantir uma eficiência de destilação óptima.

Temperatura do recipiente de aquecimento

A temperatura do pote de aquecimento num evaporador rotativo é um parâmetro crítico que influencia significativamente o processo de destilação. Temperaturas mais altas geralmente aceleram a taxa de evaporação, acelerando assim o processo de destilação. No entanto, esta aceleração tem contrapartidas que devem ser cuidadosamente geridas.

Em primeiro lugar, a segurança é fundamental. As temperaturas elevadas podem representar riscos, particularmente quando se lida com solventes voláteis ou inflamáveis. É essencial assegurar que o evaporador rotativo está equipado com componentes à prova de explosão e funções de ventilação automática para mitigar estes riscos. Além disso, a escolha de materiais, como o Teflon e o vidro, desempenha um papel crucial na manutenção de um ambiente operacional seguro.

Em segundo lugar, a sensibilidade dos ingredientes deve ser considerada. Diferentes solventes têm diferentes pontos de ebulição e sensibilidades térmicas. A temperatura do recipiente de aquecimento deve, idealmente, ser definida 20°C acima do ponto de ebulição do solvente para garantir uma evaporação eficiente sem causar degradação térmica da amostra. Por exemplo, a utilização de água da torneira ou água destilada como meio de aquecimento pode ajudar a manter uma temperatura consistente e controlada.

Uma temperatura geralmente recomendada para o recipiente de aquecimento é de 60°C. Esta temperatura atinge um equilíbrio entre acelerar o processo de destilação e garantir a segurança e a integridade dos ingredientes. No entanto, a temperatura ideal pode variar consoante o solvente específico e os requisitos experimentais. Por conseguinte, é aconselhável calibrar a temperatura do recipiente de aquecimento de acordo com as propriedades do solvente e o resultado de destilação pretendido.

Em resumo, embora as temperaturas mais elevadas possam aumentar a eficiência da destilação, devem ser cuidadosamente controladas para garantir a segurança e preservar a integridade da amostra. A seleção da temperatura adequada do pote de aquecimento é, portanto, uma decisão com nuances que requer a consideração de vários factores.

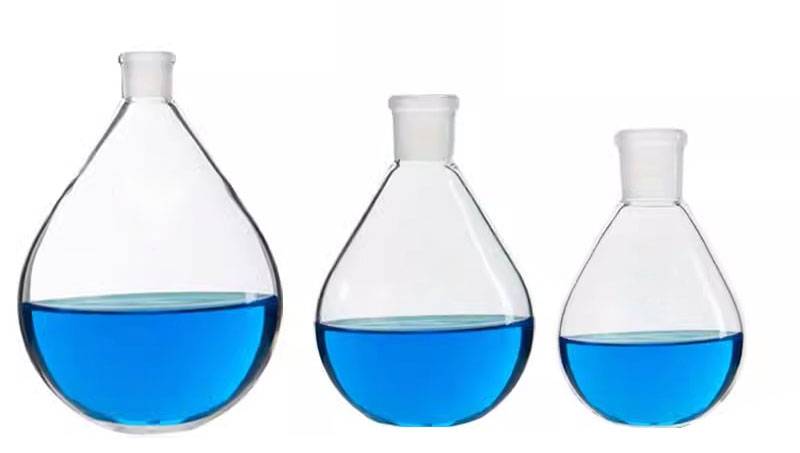

Velocidade do balão de destilação

A velocidade a que o balão de destilação roda é um parâmetro crítico que influencia significativamente a eficiência do processo de evaporação. Geralmente, uma maior velocidade de rotação resulta numa maior área de superfície do líquido exposta à fonte de aquecimento, acelerando assim a taxa de evaporação. No entanto, este aumento de velocidade tem os seus inconvenientes. À medida que a velocidade de rotação aumenta, a espessura da película de líquido nas paredes internas do balão também aumenta. Esta película mais espessa pode impedir a transferência de calor, reduzindo assim a eficiência global do processo de destilação.

As velocidades de rotação ideais variam consoante a viscosidade do material a destilar. Para soluções com elevada viscosidade, são normalmente recomendadas velocidades mais baixas para manter uma transferência de calor efectiva sem causar uma acumulação excessiva de líquido. Por outro lado, os materiais menos viscosos podem tolerar velocidades mais elevadas, que maximizam a área de superfície para evaporação sem comprometer a eficiência da transferência de calor.

É essencial iniciar o evaporador rotativo à velocidade mínima e aumentá-la gradualmente até ao nível desejado. Esta abordagem assegura que o sistema funciona de forma eficiente e segura, particularmente para frascos maiores e soluções viscosas. Os frascos padrão de interface n.º 24, disponíveis nos tamanhos de 500 ml e 1000 ml, são concebidos para acomodar uma variedade de soluções, sendo que a orientação geral é enchê-los não mais de 50% para garantir condições de evaporação óptimas.

Temperatura do meio de arrefecimento

Uma diferença de temperatura significativa de 40°C entre o meio de arrefecimento e o recipiente de aquecimento é fundamental para aumentar a eficiência do processo de condensação. Este gradiente de temperatura diferencial não só acelera a taxa de condensação como também atenua o impacto do vapor no vácuo do sistema.

Para elucidar melhor, quando o meio de arrefecimento é mantido a uma temperatura 40°C inferior à do recipiente de aquecimento, o condensador pode converter mais eficazmente os solventes evaporados de volta à forma líquida. Esta conversão eficiente é crucial, uma vez que influencia diretamente o rendimento global da destilação e a estabilidade do sistema de vácuo.

Além disso, a manutenção deste diferencial de temperatura ajuda a reduzir a carga térmica no sistema de vácuo, aumentando assim a sua vida útil e assegurando um desempenho consistente. Esta abordagem equilibrada garante que o evaporador rotativo funciona com a sua máxima eficiência, fornecendo resultados fiáveis e consistentes em ambientes laboratoriais.
